SDR ống HDPE là gì? Cách chọn SDR và cấp áp suất PN

Cùng một đường kính ngoài, ống HDPE có thể khác độ dày thành và cấp áp suất. Vậy SDR ống HDPE là gì và thông số này ảnh hưởng thế nào đến khả năng chịu áp? Bài viết giải thích công thức tỷ số kích thước tiêu chuẩn, mối quan hệ SDR–độ dày–PN, đồng thời hướng dẫn tra bảng và chọn loại ống phù hợp với điều kiện vận hành.

SDR ống HDPE là gì?

SDR là viết tắt của Standard Dimension Ratio, nghĩa là tỷ số kích thước tiêu chuẩn giữa đường kính ngoài danh nghĩa và độ dày thành ống. Hiểu rõ SDR ống HDPE là gì giúp kỹ sư, nhà thầu và người mua nhận biết kết cấu ống, khả năng chịu áp tương đối cũng như lựa chọn sản phẩm phù hợp với điều kiện vận hành.

Với các ống có cùng đường kính ngoài và cùng cấp vật liệu PE, chỉ số SDR càng nhỏ thì thành ống càng dày, khả năng chịu áp thường càng cao. Ngược lại, SDR càng lớn thể hiện thành ống mỏng hơn và cấp áp suất danh nghĩa thường thấp hơn. Tuy nhiên, không nên dùng riêng SDR để kết luận về PN nếu chưa xác định vật liệu, tiêu chuẩn sản xuất và nhiệt độ làm việc.

Khái niệm SDR – tỷ số kích thước tiêu chuẩn của ống

SDR là một đại lượng không có đơn vị, được tiêu chuẩn hóa để phân nhóm kích thước ống nhựa. Các dãy phổ biến trên ống HDPE gồm SDR 7.4, SDR 9, SDR 11, SDR 13.6, SDR 17, SDR 21 và SDR 26. Mỗi dãy quy định mối tương quan thống nhất giữa đường kính ngoài và chiều dày thành ống.

Nhờ SDR, người dùng có thể so sánh nhanh các ống khác đường kính nhưng có cùng tỷ lệ hình học. Chẳng hạn, hai ống cùng thuộc SDR 11 sẽ có đường kính khác nhau, song tỷ lệ giữa đường kính ngoài và độ dày thành vẫn xấp xỉ 11 theo dung sai của tiêu chuẩn áp dụng.

SDR nhỏ: thành ống dày hơn, khối lượng vật liệu lớn hơn và thường chịu được áp suất cao hơn.
SDR lớn: thành ống mỏng hơn, trọng lượng thấp hơn và thường phù hợp với cấp áp suất thấp hơn.
PN: phụ thuộc đồng thời vào SDR, cấp vật liệu như PE80 hoặc PE100, hệ số thiết kế và điều kiện nhiệt độ.

Đây là điểm quan trọng trong cách đọc thông số ống HDPE. Ví dụ, ký hiệu PE100 SDR 17 cung cấp nhiều thông tin hơn việc chỉ ghi SDR 17. Khi chọn PN ống HDPE, cần đối chiếu đầy đủ tiêu chuẩn của nhà sản xuất thay vì áp dụng một bảng quy đổi SDR sang PN cho mọi loại vật liệu.

Công thức SDR = đường kính ngoài danh nghĩa / độ dày thành ống

Công thức cơ bản được biểu diễn là SDR = dn / en. Trong đó, dn là đường kính ngoài danh nghĩa của ống và en là chiều dày thành danh nghĩa. Hai thông số phải sử dụng cùng một đơn vị, thường là milimét, để kết quả thu được là một tỷ số không có đơn vị.

Công thức cũng có thể chuyển đổi thành en = dn / SDR để ước tính độ dày thành ống theo đường kính và dãy SDR. Giá trị tính toán mang tính tham chiếu; độ dày công bố thực tế còn được làm tròn và kiểm soát theo dung sai trong TCVN, ISO 4427 hoặc tiêu chuẩn tương ứng của sản phẩm.

Ví dụ tính SDR từ kích thước thực tế của một ống HDPE

Giả sử một ống HDPE có đường kính ngoài danh nghĩa 110 mm và chiều dày thành danh nghĩa 10 mm. Áp dụng công thức: SDR = 110 / 10 = 11. Như vậy, ống thuộc dãy SDR 11. Nếu cùng đường kính 110 mm nhưng thành ống chỉ khoảng 6,6 mm, tỷ số thu được gần 16,7 và thường được xếp vào dãy SDR 17 theo quy cách tiêu chuẩn.

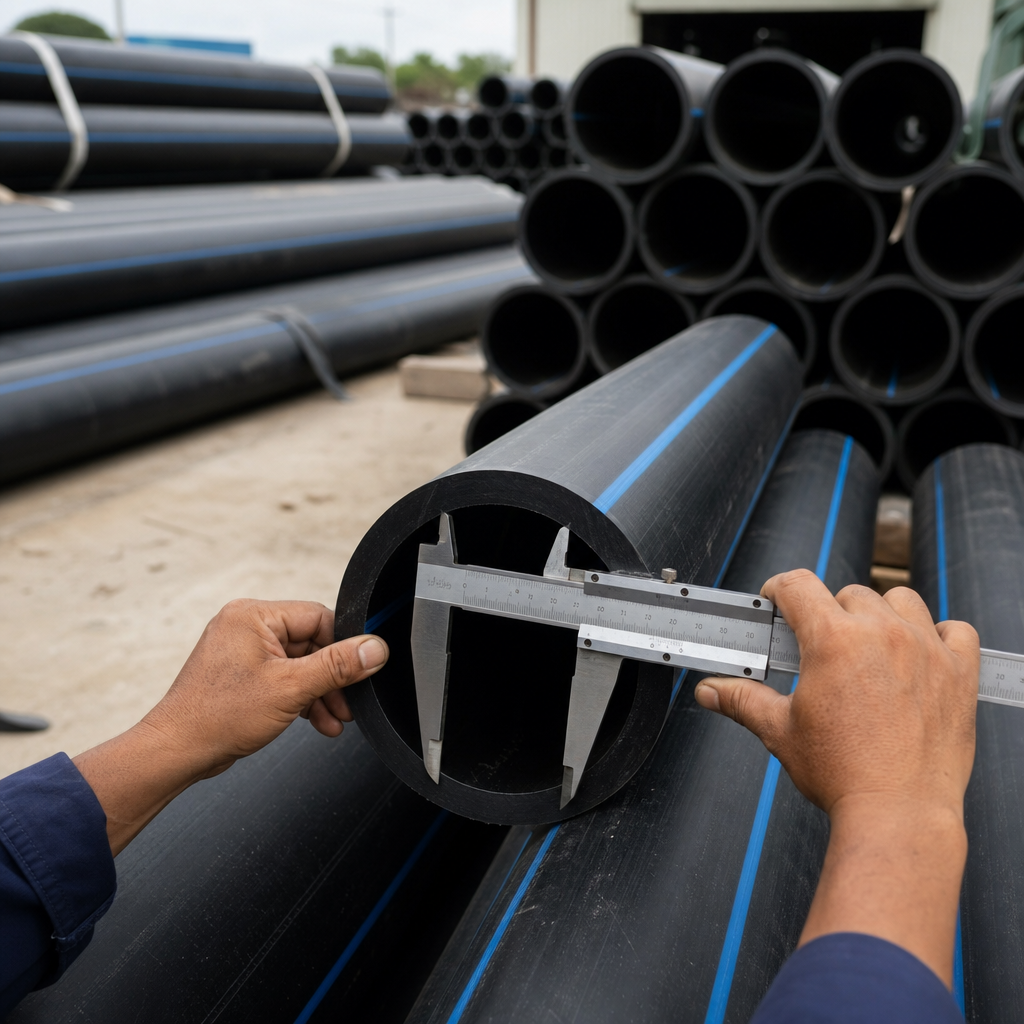

Khi đo ống thực tế, nên dùng thước cặp phù hợp, kiểm tra tại nhiều vị trí và lưu ý dung sai sản xuất. Việc xác định SDR ống HDPE là gì không thay thế bước kiểm tra nhãn in, chứng nhận chất lượng và cấp PN. Nếu thông số bị mờ hoặc chưa chắc chắn về quy cách, có thể gọi hotline 0338.79.79.78 để được hỗ trợ đối chiếu trước khi lựa chọn.

Mối quan hệ giữa SDR, độ dày thành ống và khả năng chịu áp

Để hiểu đầy đủ SDR ống HDPE là gì, cần xem đồng thời ba yếu tố: đường kính ngoài, chiều dày thành ống và cấp vật liệu. SDR là tỷ số kích thước tiêu chuẩn, được xác định theo công thức SDR = đường kính ngoài danh nghĩa / chiều dày thành ống danh nghĩa.

Thông số SDR không phải áp suất làm việc của ống. Tuy nhiên, nó là cơ sở quan trọng để xác định khả năng chịu áp và chọn PN ống HDPE khi đã biết loại nhựa PE80, PE100, tiêu chuẩn sản xuất cùng điều kiện vận hành.

SDR càng lớn thì thành ống càng mỏng hay càng dày?

Với hai ống có cùng đường kính ngoài, SDR càng lớn thì thành ống càng mỏng. Ngược lại, SDR càng nhỏ thì chiều dày thành ống càng lớn. Chẳng hạn, ống SDR11 sẽ có thành dày hơn ống SDR17 nếu cả hai cùng đường kính danh nghĩa và được đo theo một tiêu chuẩn.

Có thể hình dung bằng phép tính đơn giản: một ống có đường kính ngoài 110 mm và SDR11 sẽ có chiều dày danh nghĩa xấp xỉ 10 mm. Nếu cũng là đường kính 110 mm nhưng thuộc SDR17, chiều dày tính toán chỉ khoảng 6,5 mm; kích thước thực tế cần đối chiếu bảng tiêu chuẩn và dung sai của nhà sản xuất.

SDR thấp: thành ống dày, đường kính trong nhỏ hơn và khối lượng vật liệu trên mỗi mét lớn hơn.
SDR cao: thành ống mỏng, đường kính trong lớn hơn và thường có lợi hơn về lưu lượng.
Cùng đường kính ngoài: không thể chỉ nhìn kích thước ống để kết luận cấp chịu áp.

Vì sao ống có SDR thấp thường chịu áp suất cao hơn?

Áp suất bên trong tạo ra ứng suất vòng trên thành ống. Khi thành ống dày hơn, tải trọng được phân bố trên tiết diện vật liệu lớn hơn, nhờ đó ống có thể chống lại áp lực nội tốt hơn. Vì vậy, trong cùng cấp vật liệu và điều kiện thiết kế, SDR thấp thường tương ứng với PN cao hơn.

Dù vậy, bảng quy đổi SDR sang PN không nên được áp dụng máy móc. Cấp PN còn phụ thuộc vào độ bền yêu cầu tối thiểu của vật liệu, hệ số thiết kế, nhiệt độ, tuổi thọ tính toán và tiêu chuẩn áp dụng. PN thường được công bố cho nước ở nhiệt độ tham chiếu, phổ biến là 20°C; nhiệt độ cao hơn có thể làm giảm áp suất vận hành cho phép.

Khi tìm hiểu SDR ống HDPE là gì, người mua cũng cần phân biệt áp suất danh nghĩa với áp suất làm việc thực tế. Hệ thống có búa nước, máy bơm đóng mở thường xuyên, nền đất lún hoặc nhiệt độ biến động phải được kiểm tra thêm về áp lực tức thời và hệ số an toàn.

Ảnh hưởng của đường kính ngoài và vật liệu PE80, PE100 đến khả năng chịu áp

Đường kính ngoài quyết định chiều dày cụ thể khi SDR đã cố định. Ví dụ, hai ống cùng SDR11 nhưng đường kính ngoài khác nhau sẽ có độ dày thành khác nhau theo cùng một tỷ lệ. Về nguyên tắc, nếu cùng vật liệu, SDR và tiêu chuẩn, chúng có thể thuộc cùng cấp PN dù kích thước thực tế không giống nhau.

Vật liệu cũng tạo ra khác biệt đáng kể. PE100 có độ bền dài hạn cao hơn PE80, nên với cùng SDR, ống PE100 thường đạt cấp áp suất danh nghĩa cao hơn. Ngược lại, để đáp ứng cùng PN, PE100 có thể sử dụng cấp SDR lớn hơn PE80, qua đó giảm chiều dày và tăng tiết diện dòng chảy.

Đọc đủ ký hiệu đường kính ngoài, SDR, PE80 hoặc PE100 và PN in trên thân ống.
Đối chiếu tiêu chuẩn sản xuất, nhiệt độ thiết kế và áp suất vận hành lớn nhất.
Tính đến tổn thất áp, búa nước, phương pháp nối và điều kiện lắp đặt thực tế.

Đây là cách đọc thông số ống HDPE an toàn hơn so với chỉ dựa vào một con số SDR hoặc PN. Nếu chưa xác định được cấu hình phù hợp, kỹ sư và nhà thầu có thể liên hệ hotline 0338.79.79.78 để được tư vấn đối chiếu SDR, cấp vật liệu và áp suất của hệ thống.

SDR và PN khác nhau như thế nào?

SDR và PN đều liên quan đến khả năng chịu áp của ống nhưng không phải là một thông số. SDR mô tả quan hệ hình học giữa đường kính ngoài danh nghĩa và chiều dày thành ống, còn PN thể hiện cấp áp suất danh nghĩa trong những điều kiện được tiêu chuẩn quy định.

Khi tìm hiểu SDR ống HDPE là gì, cần ghi nhớ rằng cùng một đường kính ngoài, SDR càng nhỏ thì thành ống càng dày. Tuy nhiên, chỉ nhìn SDR chưa đủ để kết luận chính xác ống thuộc PN nào.

PN biểu thị điều gì trong hệ thống ống HDPE?

PN là ký hiệu của áp suất danh nghĩa, thường được biểu thị bằng bar. Chẳng hạn, PN10 cho biết ống được phân loại theo cấp áp suất danh nghĩa 10 bar tại nhiệt độ tham chiếu và trong điều kiện vận hành do tiêu chuẩn áp dụng quy định.

PN không nên được hiểu đơn giản là áp suất tối đa trong mọi tình huống. Khả năng làm việc thực tế còn phụ thuộc vào nhiệt độ chất lỏng, thời gian sử dụng, đặc tính môi chất, hệ số an toàn, chất lượng mối hàn và hiện tượng tăng áp đột ngột.

SDR: tỷ số kích thước tiêu chuẩn, được tính bằng đường kính ngoài danh nghĩa chia cho chiều dày thành ống danh nghĩa.
PN: cấp áp suất danh nghĩa của hệ thống ống theo vật liệu và tiêu chuẩn xác định.
Áp suất vận hành: thông số thiết kế thực tế, cần tính cả áp suất tĩnh, tổn thất và nước va.

Quan hệ giữa SDR, ứng suất thiết kế của vật liệu và cấp áp suất PN

Về nguyên lý, áp suất danh nghĩa có thể xác định từ SDR và ứng suất thiết kế của vật liệu. Công thức tham khảo là PN = 20 × σs/(SDR − 1), trong đó PN tính bằng bar và σs là ứng suất thiết kế tính bằng MPa.

Ứng suất thiết kế thường được xác định từ độ bền yêu cầu tối thiểu của vật liệu, còn gọi là MRS, chia cho hệ số thiết kế. Vì vậy, hai ống có cùng SDR nhưng sử dụng PE80 và PE100 có thể được xếp vào các cấp PN khác nhau.

Ví dụ phổ biến theo một số hệ tiêu chuẩn, ống PE100 SDR11 thường tương ứng PN16, còn PE100 SDR17 thường gần PN10. Các giá trị này chỉ có ý nghĩa khi cấp vật liệu, hệ số thiết kế, nhiệt độ tham chiếu và tiêu chuẩn sản xuất được xác nhận đầy đủ.

Vì sao không nên quy đổi SDR sang PN nếu chưa xác định cấp vật liệu và tiêu chuẩn áp dụng?

Một bảng quy đổi SDR sang PN chỉ chính xác trong phạm vi điều kiện mà bảng đó công bố. Nếu lấy bảng dành cho PE100 để áp dụng cho PE80, hoặc đối chiếu giữa các tiêu chuẩn có hệ số thiết kế khác nhau, người mua có thể chọn sai cấp chịu áp.

Để hiểu đúng SDR ống HDPE là gì và chọn PN ống HDPE an toàn, cần kiểm tra đồng thời các thông tin sau:

Cấp vật liệu như PE80, PE100 hoặc PE100-RC.
Tiêu chuẩn sản xuất được ghi trên ống và chứng chỉ chất lượng.
Đường kính ngoài, chiều dày thành ống và chỉ số SDR.
Cấp PN, nhiệt độ vận hành và tuổi thọ thiết kế.
Áp suất làm việc, áp suất thử và nguy cơ tăng áp trong tuyến.

Trong cách đọc thông số ống HDPE, hãy ưu tiên dữ liệu in trên thân ống, hồ sơ kỹ thuật và bảng tra của nhà sản xuất thay vì quy đổi theo kinh nghiệm. Nếu chưa xác định được tiêu chuẩn hoặc điều kiện vận hành, kỹ sư và nhà thầu có thể gọi Hotline 0338.79.79.78 để được đối chiếu SDR, vật liệu và cấp PN phù hợp.

Bảng quy đổi SDR sang PN cho ống HDPE

Khi tìm hiểu SDR ống HDPE là gì, cần phân biệt SDR với PN. SDR là tỷ số giữa đường kính ngoài danh nghĩa và chiều dày thành ống, còn PN biểu thị cấp áp suất danh nghĩa. Cùng một SDR nhưng ống làm từ PE80 và PE100 có thể mang cấp PN khác nhau do độ bền vật liệu không giống nhau.

Về nguyên tắc, SDR càng nhỏ thì thành ống càng dày và khả năng chịu áp càng cao. Bảng quy đổi SDR sang PN chỉ nên được dùng để tham khảo ban đầu; thông số cuối cùng phải được đối chiếu với tiêu chuẩn sản xuất, ký hiệu in trên thân ống và tài liệu kỹ thuật của nhà sản xuất.

Bảng tham khảo SDR 11, SDR 13.6, SDR 17, SDR 21 và SDR 26 theo PE80, PE100

Bảng dưới đây áp dụng cho ống dẫn nước ở nhiệt độ tham chiếu 20°C, với tuổi thọ thiết kế thường lấy là 50 năm và hệ số thiết kế phù hợp theo tiêu chuẩn công bố. PN được thể hiện theo bar, trong đó PN10 tương ứng áp suất danh nghĩa 10 bar trong điều kiện tham chiếu.

Chỉ số SDR	PN tham khảo với PE80	PN tham khảo với PE100	Đặc điểm tương đối
SDR 11	PN12.5	PN16	Thành dày, chịu áp cao
SDR 13.6	PN10	PN12.5	Chịu áp trung bình đến cao
SDR 17	PN8	PN10	Phổ biến trong mạng cấp nước
SDR 21	PN6.3	PN8	Phù hợp hệ thống áp suất thấp hơn
SDR 26	PN5	PN6.3	Thành mỏng hơn, chịu áp thấp

Đây là quan hệ tham khảo thường gặp theo hệ tiêu chuẩn ống HDPE. Một số hồ sơ hoặc nhà sản xuất có thể làm tròn cấp áp suất, áp dụng hệ số thiết kế khác hoặc công bố dải sản phẩm không đầy đủ. Vì vậy, cách đọc thông số ống HDPE chính xác là kiểm tra đồng thời cấp vật liệu, SDR, PN, đường kính ngoài, độ dày thành và tiêu chuẩn áp dụng.

SDR 11 và SDR 17 tương ứng với PN bao nhiêu?

Với vật liệu PE100, SDR 11 thường tương ứng PN16, còn SDR 17 thường tương ứng PN10. Nếu dùng PE80, hai cấp SDR này lần lượt thường được xếp ở PN12.5 và PN8. Đây là lý do không nên chọn PN ống HDPE chỉ dựa trên một chỉ số SDR riêng lẻ.

Chẳng hạn, ống PE100 SDR 11 có thành dày hơn ống PE100 SDR 17 khi cùng đường kính ngoài. Nhờ đó, SDR 11 chịu được áp suất danh nghĩa cao hơn nhưng cũng có khối lượng lớn, giá thành cao và đường kính trong nhỏ hơn. Lựa chọn hợp lý cần cân bằng áp suất vận hành, tổn thất thủy lực và chi phí đầu tư.

SDR 11 PE100: thường dùng cho tuyến cấp nước áp lực cao, tương ứng PN16.
SDR 17 PE100: phổ biến ở mạng cấp nước áp lực vừa, tương ứng PN10.
Không thay thế PE100 bằng PE80 cùng SDR nếu chưa kiểm tra lại cấp PN.

Điều kiện nhiệt độ, tuổi thọ thiết kế và hệ số suy giảm khi sử dụng bảng

Hiểu đúng SDR ống HDPE là gì chưa đủ để xác định áp suất làm việc an toàn. Các giá trị PN trong bảng thường dựa trên nước ở 20°C và chế độ làm việc ổn định. Khi nhiệt độ chất lỏng hoặc môi trường tăng, độ bền dài hạn của polyethylene giảm nên áp suất vận hành cho phép phải được hiệu chỉnh.

Tuổi thọ thiết kế, loại lưu chất, áp suất tăng đột ngột, số lần đóng mở van, búa nước và điều kiện lắp đặt đều ảnh hưởng đến lựa chọn. Với tuyến chôn ngầm, cần xem thêm tải trọng đất, tải giao thông, bán kính uốn, chất lượng nền và phương pháp hàn nối.

Áp dụng hệ số suy giảm nhiệt độ theo tiêu chuẩn hoặc tài liệu của nhà sản xuất.
Tính cả áp suất tĩnh, áp suất động và xung áp lớn nhất của hệ thống.
Không mặc định PN chính là áp suất vận hành liên tục trong mọi điều kiện.
Ưu tiên cấp PN cao hơn khi bài toán có búa nước hoặc biên an toàn lớn.

Nếu chưa chắc cấp SDR và PN phù hợp với lưu lượng, nhiệt độ hoặc chiều dài tuyến ống, hãy chuẩn bị thông tin thiết kế và liên hệ hotline 0338.79.79.78 để được tư vấn đối chiếu thông số trước khi đặt hàng.

Câu hỏi thường gặp

SDR càng lớn thì thành ống HDPE càng mỏng hay dày?

Với cùng đường kính ngoài, SDR càng lớn thì thành ống càng mỏng và khả năng chịu áp thường thấp hơn. Ngược lại, SDR thấp tương ứng với thành ống dày hơn, nhưng cần xét thêm cấp vật liệu.

SDR 11 và SDR 17 tương ứng với PN bao nhiêu?

Không thể quy đổi chỉ dựa vào SDR vì PN còn phụ thuộc cấp vật liệu và điều kiện thiết kế. Với PE100, SDR 11 thường tương ứng PN16, còn SDR 17 thường gần PN10 ở điều kiện tham chiếu.

Hiểu SDR ống HDPE là gì giúp bạn đọc đúng độ dày thành ống, đối chiếu cấp vật liệu và chọn PN ống HDPE an toàn, tránh thiếu hoặc dư khả năng chịu áp. Khi cần kiểm tra bảng quy đổi SDR sang PN, hãy cung cấp đường kính, vật liệu, áp suất, nhiệt độ và môi chất để được tư vấn qua hotline 0338.79.79.78.
