Thiết kế hệ thống cấp thoát nước nhà phố đúng kỹ thuật

Nước yếu, rò rỉ âm tường, thoát chậm và mùi hôi thường bắt nguồn từ phương án đường ống thiếu đồng bộ. Bài viết hướng dẫn thiết kế hệ thống cấp thoát nước nhà phố theo quy trình thực tế: khảo sát nhu cầu, lập sơ đồ, tính kích thước ống, bố trí trục kỹ thuật, thi công và nghiệm thu. Qua đó, chủ nhà có thể hạn chế sự cố và bảo trì thuận tiện hơn.

Hiểu đúng cấu tạo khi thiết kế hệ thống cấp thoát nước nhà phố

Một hệ thống hoàn chỉnh không chỉ gồm các đường ống dẫn nước. Phương án kỹ thuật phải liên kết nguồn cấp, thiết bị lưu trữ, mạng phân phối, tuyến thu gom nước thải, thông khí và các điểm kiểm tra. Hiểu rõ từng bộ phận giúp chủ nhà đọc sơ đồ, kiểm soát thi công và hạn chế rò rỉ, tắc nghẽn hoặc mùi hôi về sau.

Hệ thống cấp nước: nguồn nước, bể chứa, máy bơm và mạng lưới phân phối

Nguồn cấp thường là nước máy đô thị, giếng khoan đã xử lý hoặc kết hợp cả hai. Nước có thể đi trực tiếp đến thiết bị khi áp lực ổn định, nhưng nhà phố nhiều tầng thường cần bể ngầm, máy bơm và bồn mái để duy trì lưu lượng trong giờ cao điểm hoặc khi nguồn nước tạm gián đoạn.

Bể ngầm cần có nắp kiểm tra, đường cấp, đường hút, ống tràn và vị trí thuận tiện cho vệ sinh. Máy bơm phải phù hợp với cột áp, lưu lượng sử dụng và chiều cao công trình; nên bổ sung van một chiều, van khóa, rơ-le hoặc bộ điều khiển chống cạn để bảo vệ thiết bị.

Mạng phân phối gồm ống trục chính, ống nhánh và đầu chờ đến lavabo, bồn cầu, vòi sen, máy giặt hoặc bình nóng lạnh. Khi bố trí đường ống nước trong nhà, cần chia khu vực bằng van khóa, hạn chế nối âm tường và tránh đặt ống nước nóng quá sát ống lạnh. Đường ống cũng không nên đi xuyên dầm, cột nếu chưa được kỹ sư kết cấu chấp thuận.

Hệ thống thoát nước: nước thải sinh hoạt, nước đen và nước mưa

Nước thải sinh hoạt từ lavabo, chậu rửa, sàn tắm và máy giặt có hàm lượng chất bẩn khác với nước đen từ bồn cầu, tiểu nam. Hai nhóm có thể cùng về hệ thống xử lý theo phương án được phê duyệt, nhưng tại khu vệ sinh nên tổ chức nhánh thu gom rõ ràng để dễ kiểm tra và giảm nguy cơ trào ngược.

Nước mưa từ mái, ban công và sân thượng cần có tuyến thoát riêng, không xả tùy tiện vào ống thoát phân hoặc bể tự hoại. Tách nước mưa giúp tránh quá tải khi mưa lớn, đồng thời hạn chế hiện tượng nước dội ngược lên phễu sàn. Miệng thu cần có lưới chắn rác và được vệ sinh định kỳ.

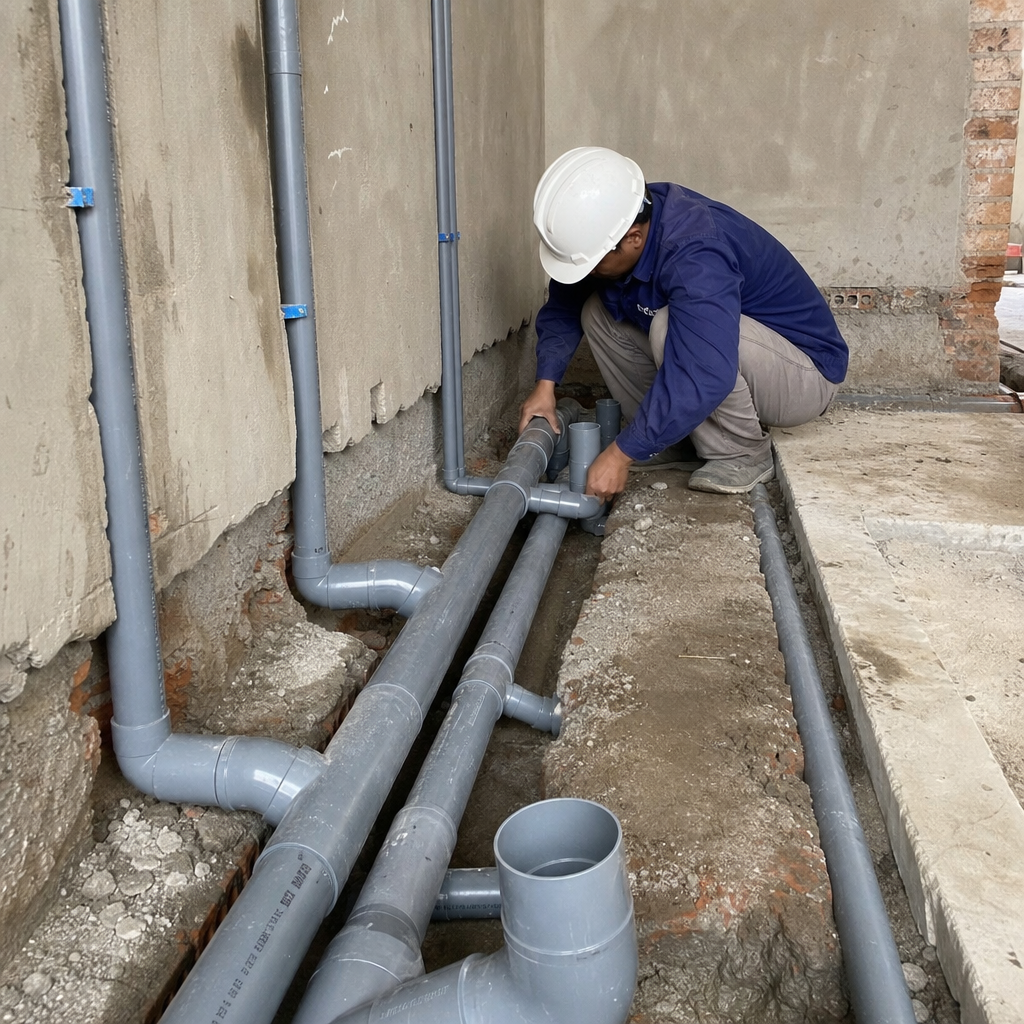

Nguyên tắc bố trí ống thoát nước là tuyến đi ngắn, ít đổi hướng và có độ dốc đều về điểm thu. Các đoạn chuyển hướng nên dùng cút góc thoải hoặc hai cút 45 độ thay cho góc gấp 90 độ. Sơ đồ cấp thoát nước nhà phố cũng cần thể hiện đường kính ống, cao độ, hướng dòng chảy và cửa thăm tại vị trí cần bảo trì.

Ống thông khí, hố ga, bẫy nước và van kỹ thuật có vai trò gì?

Ống thông khí cân bằng áp suất trong ống thoát, bảo vệ lớp nước tại siphon và đưa khí ra vị trí an toàn trên mái. Nếu thiếu thông khí, dòng xả mạnh có thể hút cạn bẫy nước, tạo tiếng ọc và khiến mùi từ đường ống lan vào phòng. Đầu thông khí phải cách cửa sổ, ban công và khu vực sử dụng thường xuyên.

Hố ga: tiếp nhận, lắng cặn và tạo điểm kiểm tra trước khi nước thải ra mạng ngoài nhà.
Bẫy nước: duy trì lớp nước ngăn khí và côn trùng đi ngược qua phễu sàn hoặc thiết bị vệ sinh.
Van khóa: cô lập từng tầng, khu vệ sinh hoặc thiết bị khi sửa chữa mà không phải ngừng toàn bộ nguồn cấp.
Van một chiều: ngăn nước chảy ngược tại máy bơm hoặc các vị trí có nguy cơ trào ngược.

Khi thiết kế hệ thống cấp thoát nước nhà phố, các chi tiết phụ này phải được thể hiện ngay trên bản vẽ thay vì bổ sung tùy tình huống tại công trường. Chủ nhà cần tư vấn về cấu tạo, tuyến ống và khả năng bảo trì có thể liên hệ hotline 0338.79.79.78 để được hỗ trợ trước khi chốt phương án thi công.

Quy trình thiết kế hệ thống cấp thoát nước nhà phố

Một quy trình rõ ràng giúp kiểm soát lưu lượng, áp lực, độ dốc và khả năng bảo trì ngay từ bản vẽ. Khi thiết kế hệ thống cấp thoát nước nhà phố, kỹ sư cần khảo sát hiện trạng trước, xác lập vị trí thiết bị rồi mới phối hợp đường ống với kiến trúc, kết cấu và điện.

Khảo sát mặt bằng, số tầng, số người sử dụng và điều kiện đấu nối hạ tầng

Khảo sát cần ghi nhận kích thước khu đất, cao độ nền, số tầng, công năng từng phòng và vị trí đồng hồ nước. Với nhà cải tạo, phải kiểm tra thêm tuyến ống cũ, áp lực thực tế, tình trạng bể chứa và khả năng tận dụng các trục kỹ thuật hiện hữu.

Số người ở và thói quen sử dụng quyết định nhu cầu nước, dung tích bể ngầm, bồn mái cũng như công suất bơm. Việc tính toán cấp thoát nước nhà ở không nên chỉ dựa trên số phòng ngủ; cần xét số thiết bị dùng đồng thời, tần suất giặt, nhu cầu tưới sân và khả năng phát sinh thêm phòng vệ sinh.

Xác định nguồn cấp nước, áp lực giờ cao điểm và vị trí đấu nối.
Đo cao độ hố ga, cống công cộng và hướng thoát nước cho phép.
Phân tách nước thải sinh hoạt, nước phân và nước mưa khi điều kiện hạ tầng yêu cầu.
Dự kiến giải pháp cấp nước khi mất điện hoặc nguồn nước đô thị yếu.

Cao độ đấu nối đặc biệt quan trọng vì ảnh hưởng trực tiếp đến độ dốc và nguy cơ thoát chậm. Nếu cống ngoài nhà cao hơn dự kiến, phương án có thể phải điều chỉnh nền, bổ sung hố thu hoặc dùng bơm thoát nước thay vì cố ép tuyến ống vào khoảng trống nhỏ.

Xác định vị trí khu vệ sinh, bếp, sân giặt, bể nước và phòng kỹ thuật

Các khu dùng nước nên được bố trí gần nhau theo phương đứng để rút ngắn đường ống và giảm số lượng co nối. Sơ đồ cấp thoát nước nhà phố hiệu quả thường gom phòng vệ sinh các tầng quanh một hộp kỹ thuật, trong khi bếp và sân giặt có nhánh riêng để thuận tiện kiểm tra.

Vị trí bể ngầm phải tránh móng, khu vực khó vệ sinh và nguồn có nguy cơ gây ô nhiễm. Bồn mái cần đặt trên kết cấu chịu lực phù hợp; máy bơm, van khóa, lọc và thiết bị điều khiển nên nằm tại nơi thông thoáng, có lối tiếp cận và giải pháp thoát nước khi bảo dưỡng.

Ống thoát phải có độ dốc ổn định, hạn chế đổi hướng vuông góc.
Mỗi cụm thiết bị cần bẫy nước ngăn mùi và điểm thông khí phù hợp.
Cửa thăm nên đặt tại chân ống đứng, đoạn chuyển hướng và tuyến dài.
Van khóa cần chia theo tầng hoặc khu vực để sửa chữa mà không ngắt toàn bộ nhà.

Đối với thiết kế đường ống nước âm tường, cần ưu tiên tuyến ngắn, ít mối nối và tránh chôn các đầu nối ren tại vị trí không thể kiểm tra. Không nên đục cắt tùy ý cột, dầm hoặc sàn; các vị trí xuyên kết cấu phải được thống nhất trước và có ống chờ, chống thấm đúng kỹ thuật.

Phối hợp bản vẽ cấp thoát nước với kiến trúc, kết cấu và hệ thống điện

Bản vẽ phối hợp cần thể hiện mặt bằng từng tầng, sơ đồ nguyên lý, đường kính ống, cao độ, độ dốc, hướng dòng chảy và vị trí van, bơm, cửa thăm. Đây là cơ sở để phát hiện xung đột giữa đường ống với dầm, trần, tủ bếp, thiết bị điện và các chi tiết hoàn thiện.

Nguyên tắc bố trí ống thoát nước là ưu tiên dòng chảy tự nhiên, hạn chế co gấp và không làm giảm tiết diện tại điểm nối. Đường cấp nước cũng cần tách khoảng an toàn khỏi tủ điện, ổ cắm và cáp nguồn; phòng kỹ thuật phải có chống ngập để giảm rủi ro chập điện khi rò rỉ.

Trước khi chốt hồ sơ thiết kế hệ thống cấp thoát nước nhà phố, chủ nhà, kiến trúc sư, kỹ sư kết cấu và đơn vị MEP nên rà soát bản vẽ trên cùng mặt bằng. Nếu cần kiểm tra phương án bố trí đường ống nước trong nhà trước khi thi công, có thể liên hệ hotline 0338.79.79.78 để được tư vấn.

Lập sơ đồ cấp thoát nước nhà phố khoa học, dễ thi công

Sơ đồ cấp thoát nước nhà phố cần được triển khai đồng thời với mặt bằng kiến trúc, kết cấu và thiết bị vệ sinh. Bản vẽ rõ ràng giúp thợ xác định đúng vị trí chờ, hạn chế đục sửa, đồng thời tạo cơ sở kiểm tra đường kính ống, độ dốc và khả năng bảo trì trước khi thi công.

Cách thể hiện tuyến ống cấp, ống thoát, ống đứng và hướng dòng chảy

Trong hồ sơ thiết kế hệ thống cấp thoát nước nhà phố, ống cấp nước lạnh, nước nóng, ống thoát và ống thông khí nên sử dụng màu sắc hoặc nét vẽ riêng. Mỗi tuyến cần ghi vật liệu, đường kính danh nghĩa, cao độ lắp đặt và điểm kết nối với thiết bị để tránh nhầm lẫn tại công trường.

Mặt bằng từng tầng phải thể hiện vị trí đồng hồ nước, bơm, bồn chứa, van khóa, thiết bị vệ sinh, phễu thu sàn và hộp kỹ thuật. Sơ đồ nguyên lý đứng bổ sung quan hệ giữa các tầng, giúp nhận biết điểm chuyển hướng, đoạn xuyên sàn và vị trí đấu nối ra mạng lưới bên ngoài.

Đánh mũi tên trên ống thoát để chỉ rõ hướng dòng chảy.
Ghi cao độ đầu và cuối tuyến nhằm kiểm soát độ dốc thực tế.
Bố trí cửa thăm tại chân ống đứng, đoạn đổi hướng và tuyến dài.
Thể hiện van khóa cục bộ để sửa một khu vực mà không phải ngừng cấp nước toàn nhà.

Khi bố trí đường ống nước trong nhà, nên ưu tiên tuyến ngắn, ít co cút và không đi xuyên qua dầm, cột. Với thiết kế đường ống nước âm tường, cần ghi rõ chiều sâu rãnh, vị trí mối nối và khoảng cách với đường điện; tránh chôn các khớp nối khó kiểm tra tại khu vực thường xuyên chịu ẩm.

Tổ chức trục kỹ thuật tập trung cho nhà phố nhiều tầng

Nhà phố có diện tích hẹp nên tổ chức một hoặc vài trục kỹ thuật tập trung, đặt gần khu vệ sinh, bếp và khu giặt. Việc xếp các khu dùng nước theo phương đứng làm tuyến ống ngắn hơn, giảm tổn thất áp lực, hạn chế tiếng ồn và tiết kiệm chi phí vật tư.

Hộp kỹ thuật phải đủ không gian cho ống cấp, ống thoát, ống thông khí, lớp bảo ôn và thao tác sửa chữa. Không nên ép nhiều tuyến vào một khe quá nhỏ hoặc bịt kín hoàn toàn; tại vị trí van, đầu kiểm tra và mối nối quan trọng cần có cửa tiếp cận thuận tiện.

Quá trình tính toán cấp thoát nước nhà ở phải xét số tầng, số thiết bị sử dụng đồng thời, áp lực nguồn và chiều cao bồn mái. Nếu áp lực tầng trên không đạt, phương án bơm tăng áp hoặc chia vùng cấp nước cần được xác định ngay trên sơ đồ, thay vì xử lý phát sinh sau hoàn thiện.

Phân tách đường thoát phân, nước thải sinh hoạt và nước mưa

Nguyên tắc bố trí ống thoát nước quan trọng là không gom tùy tiện mọi nguồn thải vào cùng một tuyến. Nước thải từ bồn cầu cần đi theo ống thoát phân; nước từ lavabo, chậu rửa, sàn tắm và máy giặt đi theo tuyến nước thải sinh hoạt trước khi đấu nối vào hệ thống xử lý hoặc hố ga phù hợp.

Nước mưa từ mái, ban công và sân thượng nên có đường ống độc lập, dẫn nhanh đến hố ga hoặc hệ thống thoát mưa. Cách phân tách này tránh nước mưa làm quá tải bể tự hoại, đồng thời giảm nguy cơ trào ngược và phát tán mùi trong nhà khi xuất hiện mưa lớn.

Ống thoát phân phải có thông khí và cửa thăm tại vị trí dễ tắc.
Nhánh thoát thiết bị cần có bẫy nước để ngăn khí hôi quay lại.
Hạn chế co vuông 90 độ; ưu tiên hai co 45 độ khi đổi hướng.
Miệng xả nước mưa không đặt sát cửa ra vào hoặc khu vực đi lại.

Trước khi chốt bản vẽ, chủ nhà nên đối chiếu sơ đồ với mặt bằng nội thất và điều kiện đấu nối thực tế. Một phương án thiết kế hệ thống cấp thoát nước nhà phố được rà soát kỹ sẽ dễ thi công, thử kín và bảo trì hơn; khi cần kiểm tra phương án, có thể liên hệ hotline 0338.79.79.78 để được tư vấn.

Tính toán cấp thoát nước nhà ở theo nhu cầu thực tế

Tính toán đúng nhu cầu giúp hệ thống đủ nước vào giờ cao điểm, thoát nhanh và không phát sinh chi phí do chọn ống quá lớn. Khi thiết kế hệ thống cấp thoát nước nhà phố, cần dựa trên số người ở, số tầng, thiết bị vệ sinh, nguồn nước và khả năng sử dụng đồng thời thay vì chỉ áp dụng một kích thước ống cho mọi công trình.

Ước tính lưu lượng dùng nước và lựa chọn dung tích bể chứa

Nhu cầu nước sinh hoạt có thể ước tính theo số người và mức sử dụng trung bình khoảng 120–200 lít/người/ngày. Gia đình 4 người thường cần khoảng 480–800 lít mỗi ngày; tuy nhiên, lượng dự trữ nên tăng nếu nguồn nước máy yếu, cấp không liên tục hoặc nhà có bồn tắm, sân vườn và hoạt động kinh doanh.

Dung tích bể ngầm và bồn mái cần được phối hợp với nhau. Bể ngầm thường dự trữ cho khoảng một đến hai ngày, còn bồn mái đáp ứng nhu cầu trong vài giờ đến một ngày tùy áp lực và tần suất bơm. Không nên chọn bồn quá lớn khi kết cấu mái chưa được kiểm tra tải trọng.

Thống kê số người ở thường xuyên và khách vãng lai.
Liệt kê lavabo, vòi sen, bồn cầu, máy giặt, máy rửa chén và vòi ngoài nhà.
Kiểm tra áp lực, thời gian cấp nước và vị trí đặt máy bơm.
Dự phòng hợp lý cho biến động nhu cầu, tránh cộng dư quá mức.

Sơ đồ cấp thoát nước nhà phố nên thể hiện rõ bể ngầm, bơm, bồn mái, van phao, đường cấp chính và các nhánh. Cách thể hiện này giúp kiểm tra công suất bơm, cột áp và phương án vận hành khi mất điện hoặc nguồn nước bị gián đoạn.

Chọn đường kính ống cấp theo lưu lượng, áp lực và số thiết bị sử dụng đồng thời

Đường kính ống cấp không chỉ phụ thuộc tổng số thiết bị mà còn liên quan đến hệ số sử dụng đồng thời. Trong nhà ở, hiếm khi tất cả vòi cùng mở; kỹ sư thường quy đổi thiết bị thành lưu lượng tính toán, sau đó kiểm tra vận tốc nước và tổn thất áp trên tuyến bất lợi nhất.

Ống quá nhỏ làm nước yếu, gây tiếng ồn và tăng tổn thất áp. Ống quá lớn lại làm tăng chi phí, chiếm không gian kỹ thuật và khiến nước lưu lâu trong đường ống. Với nhà phố thông dụng, ống cấp chính thường được xem xét trong khoảng DN25–DN32, nhánh khu vệ sinh DN20 và nhánh đến thiết bị DN15; kích thước cuối cùng phải được xác nhận bằng tính toán thực tế.

Ưu tiên tuyến cấp ngắn, ít co nối và có van khóa cho từng tầng hoặc khu vực.
Kiểm tra áp lực tại vòi ở tầng cao nhất trong giờ dùng nước cao điểm.
Chọn bơm theo lưu lượng và cột áp, không chỉ theo công suất động cơ.
Khi thiết kế đường ống nước âm tường, hạn chế mối nối kín và lưu hồ sơ vị trí tuyến ống.

Việc bố trí đường ống nước trong nhà cũng cần tránh đi chung vị trí có nguy cơ khoan cắt, nguồn nhiệt hoặc đường điện không được bảo vệ. Nếu chưa xác định được cột áp và đường kính phù hợp, chủ nhà có thể liên hệ hotline 0338.79.79.78 để được tư vấn theo mặt bằng và số lượng thiết bị.

Chọn đường kính ống thoát theo loại thiết bị và lưu lượng xả

Ống thoát được chọn theo tính chất nước thải, lưu lượng xả tức thời và chiều dài tuyến. Nhánh lavabo hoặc thoát sàn thường dùng khoảng DN42–DN60; chậu rửa và máy giặt có thể cần DN60–DN75; bồn cầu và ống đứng thoát phân thường dùng DN90–DN110. Đây là mức tham khảo, không thay thế hồ sơ tính toán cấp thoát nước nhà ở.

Nguyên tắc bố trí ống thoát nước là tách hợp lý nước thải và nước mưa, duy trì độ dốc đều, hạn chế co 90 độ và bố trí cửa thăm tại chân ống đứng, điểm đổi hướng hoặc đoạn dài. Ống thông khí phải được đưa lên mái để cân bằng áp suất, bảo vệ nước trong bẫy và hạn chế mùi hôi quay lại phòng.

Một phương án thiết kế hệ thống cấp thoát nước nhà phố đạt yêu cầu phải kiểm tra cả khả năng thoát tự chảy, cao độ đấu nối và nguy cơ trào ngược từ cống công cộng. Trước khi che trần hoặc hoàn thiện tường, cần thử kín đường cấp, thử xả đồng thời và quan sát các mối nối để xử lý sai sót kịp thời.

Câu hỏi thường gặp

Sơ đồ cấp thoát nước nhà phố nên bố trí thế nào để dễ bảo trì?

Khi thiết kế hệ thống cấp thoát nước nhà phố, nên gom khu vệ sinh theo trục đứng, tách tuyến cấp và thoát, hạn chế co nối, đồng thời bố trí van khóa, cửa thăm tại vị trí dễ tiếp cận.

Thiết kế đường ống nước âm tường cần lưu ý gì?

Cần xác định chính xác tuyến ống, tránh đi qua cột và dầm, hạn chế mối nối âm, bọc bảo vệ phù hợp và thử áp trước khi trát tường. Vị trí đường ống nên được lưu lại trên bản vẽ hoàn công.

Thiết kế hệ thống cấp thoát nước nhà phố cần được tính toán đồng bộ từ nguồn cấp, đường kính ống đến độ dốc, thông khí và cửa thăm. Một phương án phù hợp sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ, tắc nghẽn và chi phí sửa chữa. Hãy gửi mặt bằng, số tầng và danh sách thiết bị để được tư vấn qua hotline 0338.79.79.78.
