Thử áp tuyến HDPE: Quy trình kỹ thuật và hồ sơ nghiệm thu

Thử áp tuyến HDPE là bước kiểm tra độ kín, độ bền của đường ống, mối hàn và phụ kiện trước khi đưa vào vận hành. Quy trình cần căn cứ hồ sơ thiết kế, cấp PN/SDR, tiêu chuẩn áp dụng và yêu cầu của chủ đầu tư. Việc xác định đúng áp suất thử ống HDPE, thời gian giữ áp và tiêu chí đánh giá giúp hạn chế sự cố, đồng thời bảo đảm hồ sơ nghiệm thu hợp lệ.

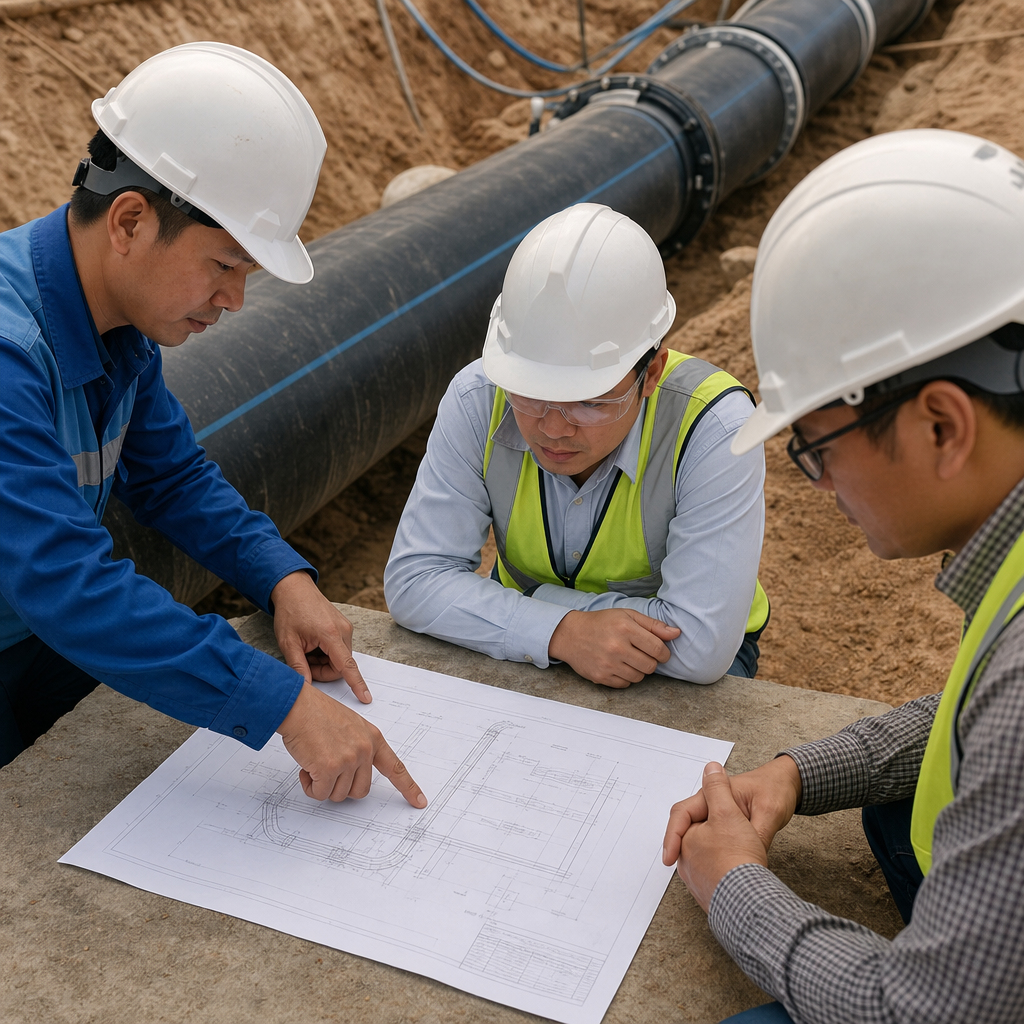

Cơ sở kỹ thuật cần xác định trước khi thử áp tuyến HDPE

Trước khi thử áp tuyến HDPE, nhà thầu phải thống nhất căn cứ kỹ thuật, giới hạn áp lực và phạm vi đoạn thử với chủ đầu tư, tư vấn giám sát. Không nên lấy một mức áp suất cố định áp dụng cho mọi tuyến vì kết quả còn phụ thuộc cấp PN, SDR, nhiệt độ, cao độ địa hình, phụ kiện và điều kiện vận hành.

Tiêu chuẩn áp dụng, hồ sơ thiết kế và chỉ dẫn kỹ thuật của dự án

Căn cứ ưu tiên là hồ sơ thiết kế đã được phê duyệt, chỉ dẫn kỹ thuật, hợp đồng và yêu cầu riêng của dự án. Các tài liệu này cần quy định rõ môi chất thử, phương pháp tăng áp, vị trí đo, áp suất mục tiêu, thời gian ổn định, thời gian giữ áp và tiêu chí chấp nhận.

Tiêu chuẩn về sản phẩm như TCVN 7305 hoặc ISO 4427 giúp xác định đặc tính ống PE dùng cho cấp nước, nhưng không mặc nhiên thay thế quy trình thử hiện trường. Tùy dự án, thiết kế có thể viện dẫn EN 805, AWWA M55 hoặc tiêu chuẩn chuyên ngành khác; khi có khác biệt, các bên phải xác nhận thứ tự ưu tiên bằng văn bản trước khi triển khai.

Kiểm tra bản vẽ tuyến, sơ đồ đấu nối, mặt cắt dọc và cao độ thiết kế.
Đối chiếu chứng chỉ ống, phụ kiện, cấp vật liệu PE, PN, SDR và hồ sơ thiết bị hàn.
Rà soát nhật ký thi công, biên bản kiểm tra mối hàn, gối đỡ, neo chặn và công tác lấp đất.
Hiệu chuẩn đồng hồ áp, thiết bị ghi dữ liệu và xác định vị trí đặt bơm thử.

Nếu hồ sơ chưa nêu đủ thông số, không nên tự suy diễn theo kinh nghiệm của một công trình khác. Kỹ sư cần lập đề xuất biện pháp, trình tư vấn giám sát và chủ đầu tư chấp thuận; trường hợp cần trao đổi phương án thiết bị hoặc biểu mẫu, có thể liên hệ hotline tư vấn 0338.79.79.78.

Phân biệt áp suất làm việc, áp suất danh nghĩa và áp suất thử

Áp suất làm việc là áp lực thực tế của hệ thống trong vận hành, bao gồm cả biến động và nguy cơ nước va. Giá trị này được xác định từ tính toán thủy lực, chế độ bơm, cao độ và điều kiện khai thác, không chỉ dựa trên thông số in trên thân ống.

Áp suất danh nghĩa PN biểu thị khả năng chịu áp quy ước của ống tại điều kiện tham chiếu, gắn với vật liệu và tỷ số SDR. Khả năng chịu áp cho phép ngoài hiện trường có thể phải hiệu chỉnh theo nhiệt độ, tuổi thọ thiết kế, môi chất và hệ số giảm áp do nhà sản xuất hoặc tiêu chuẩn quy định.

Áp suất thử ống HDPE là mức áp được dùng trong phép thử để đánh giá độ kín và tính toàn vẹn của tuyến. Giá trị này phải lấy theo thiết kế hoặc tiêu chuẩn dự án, đồng thời không vượt giới hạn của cấu kiện yếu nhất như van, mặt bích, khớp nối, đồng hồ hay đầu bịt; không được mặc định tính bằng cách nhân PN với một hệ số bất kỳ.

Điều kiện chia đoạn thử theo địa hình, cao độ và cấp áp lực của ống

Việc chia đoạn cần bảo đảm có thể nạp nước, xả khí, tăng áp và kiểm soát an toàn. Với tuyến chênh cao lớn, áp lực tại điểm thấp có thể vượt giới hạn trong khi đồng hồ tại điểm cao chưa đạt mức yêu cầu, vì vậy phải tính áp suất thủy tĩnh theo cao độ từng vị trí.

Tách đoạn tại van khóa, điểm đổi cấp PN hoặc SDR, nhánh đấu nối và khu vực có phụ kiện đặc biệt.
Ưu tiên bố trí đồng hồ tại điểm thấp; lắp van xả khí ở điểm cao và điểm gãy địa hình.
Giới hạn chiều dài đoạn thử theo năng lực bơm, lượng nước cấp, khả năng quan sát và xử lý sự cố.
Kiểm tra neo chặn tại cút, tê, đầu bịt và vị trí chuyển hướng trước khi tạo áp.

Mỗi đoạn thử nên có sơ đồ riêng, ghi rõ chiều dài, đường kính, vật liệu, cao độ lớn nhất và nhỏ nhất, thể tích nước dự kiến cùng vị trí thiết bị đo. Những dữ liệu này là cơ sở xây dựng quy trình thử áp ống HDPE, theo dõi độ ổn định áp lực và hoàn thiện hồ sơ nghiệm thu đường ống HDPE sau đó.

Công tác chuẩn bị trước khi bơm thử

Chuẩn bị đúng kỹ thuật giúp quá trình thử áp tuyến HDPE an toàn, hạn chế sai số và tránh phải thực hiện lại. Trước khi cấp nước, nhà thầu cần thống nhất phạm vi thử, áp suất mục tiêu, vị trí đo, thiết bị sử dụng và tiêu chí đánh giá với tư vấn giám sát theo hồ sơ thiết kế, cấp PN/SDR và tiêu chuẩn của dự án.

Kiểm tra ống, mối hàn, van, phụ kiện và các điểm đấu nối

Toàn bộ đoạn ống phải được kiểm tra trực quan trước khi bơm. Bề mặt ống không được nứt, móp sâu, biến dạng hoặc có dấu hiệu hư hỏng do vận chuyển và lắp đặt. Lòng ống cần sạch, không còn đất, cát, vật lạ có thể làm tắc van xả hoặc ảnh hưởng đến thiết bị đo.

Đối với mối hàn đối đầu, cần kiểm tra gờ hàn, độ đồng tâm và hồ sơ thông số máy hàn. Mối hàn điện trở phải đúng thời gian gia nhiệt, làm nguội theo chỉ dẫn của nhà sản xuất; đầu dây điện trở không bị cháy hoặc tác động cơ học. Các mối nối nghi ngờ phải được xử lý trước khi đưa vào quy trình thử áp ống HDPE.

Kiểm tra đúng chủng loại và chiều lắp của van, côn, tê, măng sông, mặt bích.
Siết bulông mặt bích theo đường chéo, lực siết đồng đều và đúng loại gioăng.
Đóng hoặc cô lập các nhánh chưa tham gia thử; đánh dấu rõ phạm vi tuyến.
Để lộ các mối nối cần quan sát, nhưng phải lấp giữ thân ống theo biện pháp thi công được duyệt.

Bố trí bịt đầu, neo giữ, đồng hồ áp suất và thiết bị bơm

Bịt đầu và hệ neo phải chịu được lực dọc trục sinh ra tại áp suất thử ống HDPE dự kiến. Không dùng máy đào, xe công trình hoặc vật kê tạm thời thay cho kết cấu neo đã tính toán. Khu vực đầu bịt, van khóa và phụ kiện đổi hướng cần được rào chắn; người không có nhiệm vụ không được đứng đối diện đầu tuyến khi tăng áp.

Đồng hồ áp suất nên có dải đo phù hợp để giá trị thử nằm trong vùng đọc rõ, thường ưu tiên khoảng giữa thang đo. Thiết bị phải còn hiệu lực hiệu chuẩn hoặc kiểm định theo yêu cầu dự án. Có thể bố trí thêm đồng hồ độc lập tại đầu xa hoặc điểm bất lợi để đối chiếu chênh lệch áp lực.

Kiểm tra bơm thử, ống mềm cao áp, khớp nối và van một chiều.
Lắp van điều tiết để tăng áp từ từ, tránh xung áp làm hỏng tuyến.
Chuẩn bị thiết bị ghi thời gian, nhiệt độ, lượng nước bổ sung và diễn biến áp suất.
Xác nhận đường xả áp an toàn trước khi khởi động bơm.

Cấp nước, xả khí và ổn định nhiệt độ cho tuyến ống

Nước thử phải tương thích với mục đích sử dụng của đường ống và không chứa tạp chất gây hư hại thiết bị. Cấp nước từ điểm thấp với lưu lượng vừa phải, đồng thời mở các van xả khí tại điểm cao. Khí còn mắc trong tuyến có thể bị nén, gây nguy hiểm và làm kết quả đo áp không phản ánh đúng độ kín.

Sau khi nước đầy và dòng xả không còn bọt khí, đóng lần lượt các điểm xả rồi kiểm tra lại rò rỉ ở đầu bịt, van và phụ kiện. Với tuyến dài hoặc địa hình thay đổi cao độ, cần chia đoạn thử hợp lý để kiểm soát cột áp và bảo đảm mọi vị trí không vượt giới hạn cho phép.

Ống HDPE có tính đàn hồi và chịu ảnh hưởng của nhiệt độ, vì vậy nên dành thời gian để nước, thành ống và môi trường đạt trạng thái tương đối ổn định trước khi tăng đến áp suất mục tiêu. Thời điểm bắt đầu tính thời gian giữ áp ống HDPE phải tuân theo phương án được phê duyệt, không tính ngay từ lúc mới cấp đầy nước.

Trước khi thử áp tuyến HDPE, đại diện thi công và giám sát nên ký xác nhận điều kiện sẵn sàng, mã đồng hồ, phạm vi thử và tình trạng các điểm nối. Dữ liệu này là căn cứ lập biên bản thử áp ống HDPE và phục vụ nghiệm thu đường ống HDPE. Khi cần rà soát phương án thiết bị hoặc điều kiện hiện trường, có thể liên hệ hotline tư vấn 0338.79.79.78.

Quy trình thử áp ống HDPE tại hiện trường

Quy trình thử áp ống HDPE phải được thực hiện trên từng phân đoạn đã lắp đặt hoàn chỉnh, có điểm đầu cuối xác định và được cô lập với hệ thống đang vận hành. Trước khi bơm nước, kỹ sư cần kiểm tra mối hàn, phụ kiện, van, bích bịt, gối đỡ, neo chặn và khả năng thoát khí tại các điểm cao.

Áp suất thử ống HDPE không nên áp dụng theo một giá trị cố định cho mọi công trình. Thông số này phải căn cứ hồ sơ thiết kế, cấp PN, tỷ lệ SDR, cao độ tuyến, áp suất làm việc, tiêu chuẩn dự án và giới hạn chịu áp của phụ kiện có cấp thấp nhất.

Bơm nước và tăng áp theo từng cấp để tránh sốc áp

Nước thử phải tương đối sạch, không chứa vật rắn có thể gây hư hại van hoặc thiết bị đo. Bơm nước từ điểm thấp với tốc độ phù hợp, đồng thời mở các van xả khí tại điểm cao cho đến khi dòng nước thoát ra liên tục và không còn bọt khí.

Sau khi điền đầy tuyến, vận hành bơm thử áp có khả năng điều chỉnh lưu lượng. Áp lực cần được nâng theo từng cấp, chẳng hạn 25%, 50%, 75% rồi đến mức thử đã phê duyệt; tại mỗi cấp nên tạm dừng để quan sát đồng hồ và kiểm tra các vị trí liên kết.

Không tăng áp đột ngột hoặc đứng trực diện trước đầu bịt, mặt bích và van.
Dùng đồng hồ còn hiệu lực hiệu chuẩn, có thang đo phù hợp với áp lực dự kiến.
Bố trí rào chắn, biển cảnh báo và người phụ trách vận hành bơm.
Dừng ngay nếu xuất hiện tiếng động bất thường, rò rỉ lớn hoặc kết cấu neo chặn dịch chuyển.

Giai đoạn ổn định tuyến ống và xử lý đặc tính giãn nở của HDPE

HDPE là vật liệu đàn hồi nhớt nên thành ống có thể giãn nhẹ khi chịu áp lực. Vì vậy, áp suất giảm trong giai đoạn đầu chưa đủ để kết luận tuyến bị rò rỉ; cần phân biệt tổn thất do giãn nở vật liệu, khí còn sót lại, thay đổi nhiệt độ và rò nước thực tế.

Khi đạt áp lực ổn định sơ bộ, bổ sung nước có kiểm soát để duy trì mức thử theo phương án được duyệt. Lượng nước bù, thời điểm bơm, áp lực đầu kỳ và cuối kỳ phải được ghi nhận, không được bơm bù tùy ý vì sẽ làm sai lệch kết quả thử áp tuyến HDPE.

Thời gian giữ áp ống HDPE gồm giai đoạn ổn định và giai đoạn đánh giá chính thức, tùy tiêu chuẩn áp dụng. Nếu đường ống bị phơi nắng, nên hạn chế biến động nhiệt độ lớn trong thời gian đo vì nhiệt độ nước và thành ống có thể ảnh hưởng rõ rệt đến chỉ số áp lực.

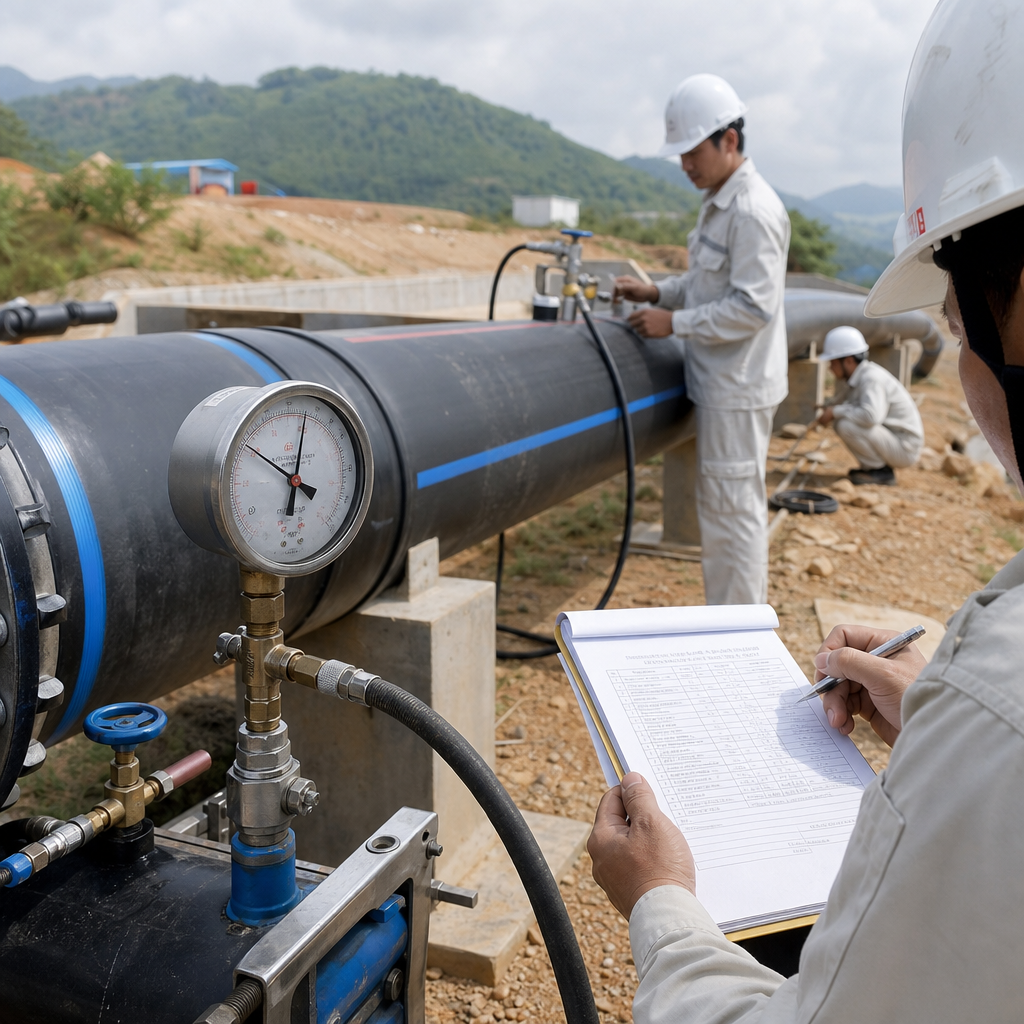

Duy trì áp lực, theo dõi đồng hồ và kiểm tra toàn bộ tuyến

Trong giai đoạn duy trì, cán bộ kỹ thuật ghi số đọc đồng hồ theo các mốc thời gian đã thống nhất với tư vấn giám sát. Song song đó, tổ kiểm tra đi dọc toàn tuyến để quan sát mối hàn, đầu nối cơ khí, van, phụ kiện, hố kỹ thuật, điểm neo và các vị trí chuyển hướng.

Kết quả không nên chỉ dựa vào mức sụt áp. Việc nghiệm thu đường ống HDPE cần đối chiếu đồng thời diễn biến áp lực, lượng nước bổ sung cho phép, tình trạng rò rỉ nhìn thấy được và yêu cầu chấp nhận trong tiêu chuẩn hoặc chỉ dẫn kỹ thuật của dự án.

Nếu phát hiện bất thường, phải hạ áp an toàn, xả nước khi cần thiết, xác định nguyên nhân và sửa chữa trước khi thử lại. Toàn bộ số liệu của lần thử áp tuyến HDPE chính thức phải được ghi vào biên bản thử áp ống HDPE, kèm thông tin thiết bị đo, thời gian, điều kiện hiện trường và xác nhận của các bên; cần hỗ trợ kỹ thuật có thể liên hệ hotline 0338.79.79.78.

Cách xác định áp suất thử ống HDPE

Áp suất thử ống HDPE không nên lấy theo một hệ số cố định cho mọi công trình. Giá trị này phải được xác định từ hồ sơ thiết kế, tiêu chuẩn áp dụng, điều kiện địa hình và cấu hình thực tế của đoạn ống, sau đó được tư vấn giám sát hoặc chủ đầu tư chấp thuận trước khi thử.

Xác định theo áp suất thiết kế, cấp PN/SDR và tiêu chuẩn dự án

Cơ sở đầu tiên là áp suất làm việc và áp suất thiết kế của tuyến. Kỹ sư cần đối chiếu cấp PN, chỉ số SDR, vật liệu PE, nhiệt độ môi trường, tuổi thọ thiết kế và hệ số an toàn. PN thể hiện khả năng chịu áp danh định trong điều kiện quy ước, không đồng nghĩa với việc có thể tùy ý tăng áp đến đúng giá trị PN khi thử.

Mức áp cụ thể phải tuân theo bản vẽ, chỉ dẫn kỹ thuật, biện pháp thi công được duyệt và tiêu chuẩn mà dự án viện dẫn. Nếu các tài liệu đưa ra yêu cầu khác nhau, cần gửi yêu cầu làm rõ thay vì tự chọn giá trị cao nhất. Việc thử áp tuyến HDPE vượt giới hạn cho phép có thể làm hỏng ống, mối hàn, van hoặc đầu bịt.

Xác nhận áp suất làm việc lớn nhất và áp suất thiết kế của đoạn thử.
Kiểm tra PN/SDR của ống, phụ kiện, van, mặt bích và thiết bị đo.
Đối chiếu nhiệt độ thực tế với điều kiện quy định của nhà sản xuất.
Ghi rõ áp suất thử, vị trí đo và dung sai trong phương án được phê duyệt.

Do HDPE có tính đàn hồi và biến dạng theo thời gian, số đọc áp kế có thể thay đổi trong giai đoạn ổn định. Vì vậy, quy trình thử áp ống HDPE phải quy định riêng giai đoạn nạp nước, đuổi khí, tăng áp, ổn định và đánh giá; không chỉ dựa vào một giá trị áp lực tức thời.

Hiệu chỉnh áp suất theo chênh lệch cao độ trên đoạn thử

Trên tuyến có địa hình dốc, áp lực tại các điểm không giống nhau dù áp kế chỉ hiển thị một giá trị. Cứ chênh lệch khoảng 10 m cột nước, áp suất thủy tĩnh thay đổi xấp xỉ 1 bar. Giá trị chính xác cần được tính theo khối lượng riêng của chất lỏng và chênh cao giữa áp kế với điểm đang xét.

Nếu áp kế đặt tại điểm cao, điểm thấp của tuyến sẽ chịu áp lớn hơn số đọc. Ngược lại, đặt thiết bị ở điểm thấp có thể khiến điểm cao chưa đạt áp suất thử yêu cầu. Hồ sơ thử áp tuyến HDPE vì thế cần thể hiện cao độ đầu tuyến, cuối tuyến, điểm cao nhất, điểm thấp nhất và vị trí lắp áp kế.

Với đoạn có chênh cao lớn, nên chia tuyến thành các phân đoạn thử hợp lý hoặc bố trí thêm áp kế đã hiệu chuẩn. Cách làm này giúp kiểm soát áp lực đồng đều hơn, hạn chế vượt áp tại vùng trũng và tạo dữ liệu đáng tin cậy cho biên bản thử áp ống HDPE.

Giới hạn áp lực tại điểm thấp và khả năng chịu áp của phụ kiện

Áp lực tính toán tại điểm thấp nhất không được vượt khả năng chịu áp cho phép của bất kỳ cấu kiện nào trong hệ thống. Bộ phận có cấp chịu áp thấp nhất sẽ quyết định giới hạn của toàn đoạn thử, kể cả khi thân ống HDPE có PN cao hơn.

Kiểm tra van, tê, cút, bích, khớp nối, đồng hồ và đầu bịt tạm.
Xác minh khả năng chịu lực của gối đỡ, neo chặn và vị trí chuyển hướng.
Không thử qua thiết bị không được phép chịu áp hoặc chưa cô lập an toàn.
Dừng tăng áp khi có rò rỉ, biến dạng, tiếng động bất thường hoặc áp kế dao động mạnh.

Áp kế nên có dải đo phù hợp, còn hạn hiệu chuẩn và được lắp tại vị trí dễ quan sát. Trước khi nghiệm thu đường ống HDPE, người phụ trách phải ghi nhận áp suất tại điểm đo, áp lực quy đổi tại điểm thấp và giới hạn của phụ kiện trong hồ sơ. Nếu cần rà soát phương án xác định áp suất thử, có thể liên hệ hotline tư vấn 0338.79.79.78.

Câu hỏi thường gặp

Áp suất thử ống HDPE được xác định như thế nào?

Áp suất thử được xác định theo áp suất thiết kế, cấp PN/SDR, tiêu chuẩn áp dụng, nhiệt độ và chênh lệch cao độ của đoạn ống. Thông số cuối cùng phải được chủ đầu tư hoặc tư vấn giám sát chấp thuận.

Biên bản thử áp ống HDPE cần có những nội dung gì?

Biên bản cần ghi đoạn tuyến, loại ống, thời gian thử, áp suất ban đầu và kết thúc, lượng nước bổ sung, tình trạng rò rỉ, kết luận nghiệm thu cùng chữ ký của nhà thầu, giám sát và các bên liên quan.

Thử áp tuyến HDPE cần được thực hiện theo thiết kế, tiêu chuẩn dự án và chỉ dẫn của tư vấn giám sát, thay vì áp dụng một mức áp lực cố định. Nhà thầu nên kiểm tra thiết bị, ghi chép đầy đủ và thống nhất biểu mẫu trước khi thử. Để được hỗ trợ rà soát quy trình hoặc biên bản nghiệm thu, vui lòng liên hệ hotline 0338.79.79.78.
