Trục nước nóng chung cư: Chọn đường ống và giải pháp bảo ôn

Trong các tòa nhà cao tầng, nước nóng lên chậm, nhiệt độ thiếu ổn định và thất thoát nhiệt thường bắt nguồn từ thiết kế trục nước nóng chung cư chưa phù hợp. Bài viết phân tích nguyên lý tuần hoàn, cách chọn ống PPR phi 20, phi 32, bọc bảo ôn và các yêu cầu thi công, vận hành giúp chủ đầu tư, kỹ sư MEP tối ưu hiệu suất hệ thống.

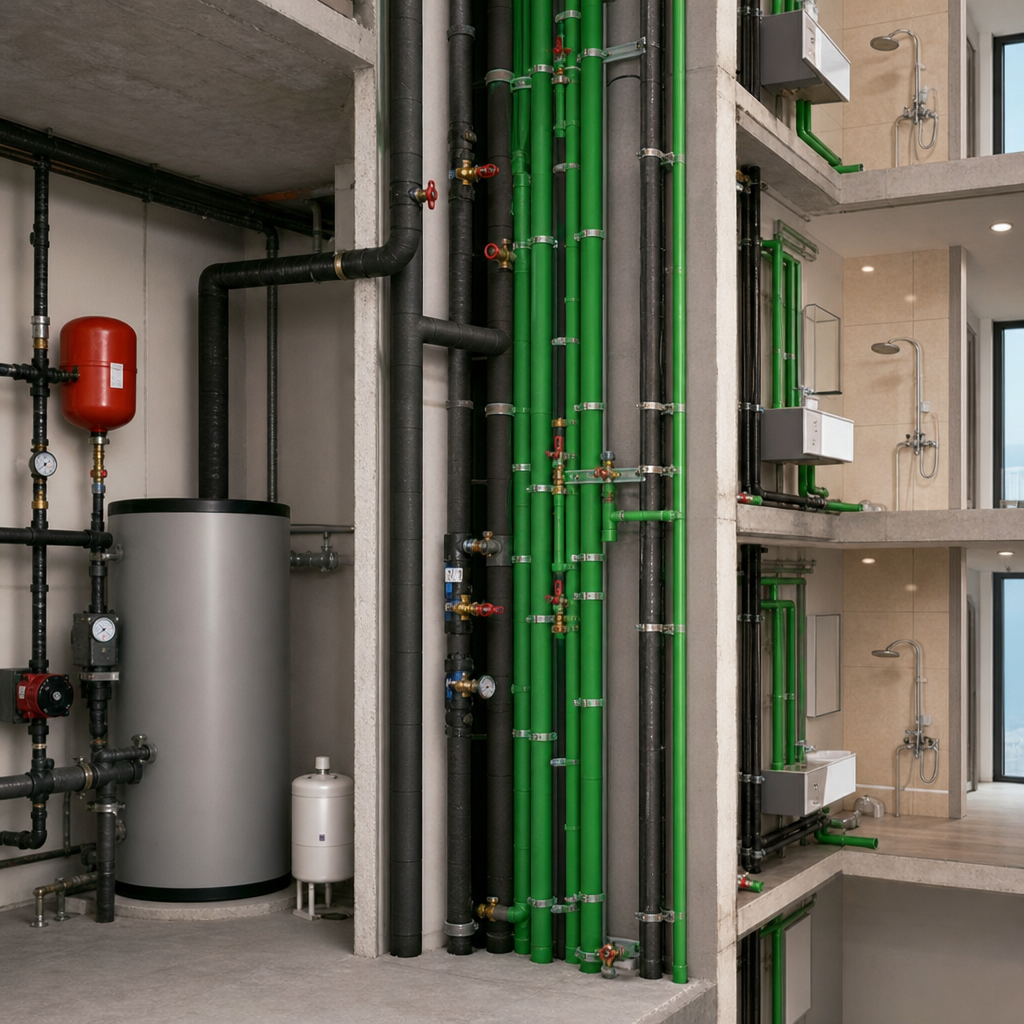

Trục nước nóng chung cư là gì và hoạt động như thế nào?

Trục nước nóng chung cư là tuyến ống đứng dẫn nước nóng qua nhiều tầng, kết nối nguồn gia nhiệt trung tâm với các nhánh cấp vào từng căn hộ hoặc khu chức năng. Hệ thống thường có thêm đường hồi tuần hoàn để nước nóng luôn lưu chuyển, hạn chế tình trạng phải xả nước lâu mới đạt nhiệt độ sử dụng.

Khác với đường ống nước lạnh thông thường, tuyến ống này phải chịu nhiệt, áp lực và hiện tượng giãn nở trong thời gian dài. Vì vậy, thiết kế cần đồng thời xem xét lưu lượng giờ cao điểm, chiều cao tòa nhà, tổn thất áp suất, khả năng giữ nhiệt và phương án cân bằng lưu lượng giữa các tầng.

Vị trí và vai trò của trục đứng trong hệ thống nước nóng trung tâm

Trục đứng thường được bố trí trong hộp kỹ thuật, gần khu vệ sinh, bếp hoặc cụm căn hộ dùng chung một vùng cấp nước. Vị trí này giúp rút ngắn chiều dài ống nhánh, thuận tiện kiểm tra van và giảm số điểm xuyên sàn trong quá trình thi công.

Trong hệ thống nước nóng trung tâm, trục đứng đảm nhiệm việc phân phối lưu lượng và duy trì áp lực đến từng tầng. Với công trình cao tầng, hệ thống có thể được chia thành nhiều vùng áp lực, kết hợp van giảm áp hoặc bơm tăng áp để tránh tầng thấp chịu áp quá lớn trong khi tầng cao thiếu nước.

Đưa nước nóng từ bồn chứa hoặc thiết bị gia nhiệt đến các tầng.
Kết nối tuyến cấp chính với ống nhánh của từng căn hộ.
Hỗ trợ tuần hoàn để rút ngắn thời gian chờ nước nóng.
Tạo điều kiện cô lập từng vùng khi bảo trì hoặc xử lý sự cố.

Cấu tạo tuyến cấp nóng, tuyến hồi tuần hoàn và các thiết bị đi kèm

Một cụm trục hoàn chỉnh thường gồm tuyến cấp nóng, tuyến hồi, van khóa, van một chiều, van cân bằng, đồng hồ nhiệt độ và điểm xả khí. Tùy quy mô công trình, hệ thống còn có bơm tuần hoàn, cảm biến, bộ điều khiển và van giảm áp cho từng khu vực.

Ống PPR chịu nhiệt là lựa chọn phổ biến nhờ bề mặt trong nhẵn và mối nối hàn nhiệt kín. Tuy nhiên, việc dùng ống nước nóng phi 20 cho nhánh căn hộ hay ống nước nóng phi 32 cho tuyến phân phối phải dựa trên tính toán lưu lượng và tổn thất áp lực, không nên chọn chỉ theo kinh nghiệm.

Công tác bọc bảo ôn ống nước nóng cần thực hiện liên tục tại cả đoạn thẳng, cút, tê và vị trí van. Lớp cách nhiệt ống PPR phù hợp giúp giảm thất thoát năng lượng, hạn chế đọng hơi nước bên ngoài và bảo vệ đường ống trước va chạm trong hộp kỹ thuật.

Chu trình cấp nước, hồi nước và duy trì nhiệt độ tại các tầng

Nước được gia nhiệt tại bồn hoặc cụm thiết bị trung tâm, sau đó bơm vào tuyến cấp và đi lên các tầng. Khi người dùng mở vòi, nước nóng từ nhánh gần nhất được đưa đến thiết bị vệ sinh; phần nước chưa sử dụng tiếp tục di chuyển về tuyến hồi thay vì nằm nguội trong đường ống.

Bơm tuần hoàn đưa lượng nước hồi trở lại nguồn gia nhiệt, hình thành vòng tuần hoàn khép kín. Van cân bằng điều chỉnh lưu lượng trên từng nhánh để khu vực gần nguồn không nhận quá nhiều nước, đồng thời bảo đảm các tầng xa vẫn đạt nhiệt độ thiết kế.

Hiệu quả vận hành phụ thuộc vào nhiệt độ cài đặt, tốc độ tuần hoàn, chất lượng bảo ôn và khả năng cân bằng thủy lực. Khi khảo sát trục nước nóng chung cư, kỹ sư cũng cần kiểm tra chênh lệch nhiệt độ cấp – hồi, tiếng ồn của bơm và thời gian chờ tại điểm dùng; có thể liên hệ hotline 0338.79.79.78 để được tư vấn phương án phù hợp.

Cơ sở thiết kế kích thước trục nước nóng

Kích thước trục nước nóng chung cư phải được xác định bằng tính toán thủy lực, không nên chọn theo kinh nghiệm hoặc chỉ dựa trên đường kính đầu nối thiết bị. Các dữ liệu đầu vào quan trọng gồm số căn hộ, số người sử dụng, nhiệt độ cấp, chiều cao tòa nhà, vật liệu ống và cấu hình tuần hoàn của hệ thống.

Tính lưu lượng theo số căn hộ và nhu cầu dùng nước đồng thời

Lưu lượng thiết kế không bằng tổng lưu lượng cực đại của toàn bộ vòi sen, chậu rửa và thiết bị dùng nước nóng. Kỹ sư cần áp dụng hệ số sử dụng đồng thời phù hợp với loại hình căn hộ, mật độ cư trú và khung giờ cao điểm để tránh chọn đường ống quá lớn hoặc quá nhỏ.

Đối với hệ thống nước nóng trung tâm, nhu cầu còn phụ thuộc vào công suất bình tích nhiệt, bơm nhiệt, nồi hơi hoặc thiết bị gia nhiệt. Hồ sơ thiết kế nên kiểm tra cả lưu lượng tức thời và tổng lượng nước nóng tiêu thụ trong giờ cao điểm, đặc biệt tại các tòa nhà có căn hộ dịch vụ, phòng gym hoặc khu thương mại.

Thống kê số căn hộ và số thiết bị vệ sinh trên từng tầng.
Xác định định mức dùng nước nóng theo nhóm người sử dụng.
Áp dụng hệ số đồng thời cho từng nhánh, từng cụm tầng và toàn trục.
Đối chiếu lưu lượng tính toán với khả năng cấp nhiệt và dung tích lưu trữ.

Ống nước nóng phi 20 thường phù hợp với nhánh cấp vào căn hộ hoặc nhóm thiết bị có lưu lượng nhỏ. Trong khi đó, ống nước nóng phi 32 có thể được dùng cho nhánh tầng hoặc một số đoạn trục, nhưng chỉ nên quyết định sau khi kiểm tra đường kính trong thực tế, vì độ dày thành ống thay đổi theo vật liệu và cấp áp lực.

Kiểm soát vận tốc, tổn thất áp lực và thời gian chờ nước nóng

Đường kính ống nhỏ làm vận tốc tăng, gây tiếng ồn, rung và tổn thất áp lực lớn tại các tầng bất lợi. Ngược lại, ống quá lớn làm tăng thể tích nước lưu trong tuyến, kéo dài thời gian chờ tại vòi và khiến năng lượng bị thất thoát nhiều hơn dù áp lực có thể đáp ứng.

Tính toán cần cộng tổn thất dọc đường với tổn thất cục bộ tại van, cút, tê, đồng hồ và thiết bị trao đổi nhiệt. Áp lực còn lại tại điểm dùng xa nhất phải đủ cho thiết bị hoạt động, đồng thời không vượt giới hạn cho phép của vòi trộn, van và ống khi hệ thống ở trạng thái tĩnh.

Thời gian chờ được kiểm soát bằng cách rút ngắn nhánh cụt và bố trí đường hồi tuần hoàn gần khu vực sử dụng. Song song đó, bọc bảo ôn ống nước nóng phải liên tục tại thân ống, phụ kiện và vị trí xuyên sàn; giải pháp cách nhiệt ống PPR phù hợp giúp hạn chế giảm nhiệt độ và giảm số lần bơm tuần hoàn phải khởi động.

Phân vùng áp lực cho nhà cao tầng và cân bằng thủy lực tuyến hồi

Chênh cao lớn tạo ra áp suất tĩnh đáng kể, nên một trục cấp xuyên suốt toàn bộ công trình có thể khiến tầng thấp chịu áp lực quá cao. Thiết kế trục nước nóng chung cư cần chia vùng áp lực bằng bơm tăng áp, van giảm áp, bồn trung gian hoặc cụm trao đổi nhiệt độc lập tùy quy mô tòa nhà.

Tuyến hồi phải được tính theo lượng nhiệt thất thoát của từng nhánh, không chỉ chọn bằng một tỷ lệ cố định so với ống cấp. Van cân bằng tĩnh hoặc van cân bằng nhiệt giúp phân phối lưu lượng hồi hợp lý, tránh tình trạng tầng gần nguồn nóng nhanh nhưng tầng xa mất nhiều thời gian chờ.

Kiểm tra áp suất làm việc và áp suất thử của từng vùng.
Bố trí van khóa, van một chiều và điểm xả khí thuận tiện bảo trì.
Cài đặt bơm tuần hoàn theo chênh áp hoặc nhiệt độ hồi thực tế.
Đo nhiệt độ cấp – hồi khi nghiệm thu để hiệu chỉnh van cân bằng.

Do mỗi công trình có chiều cao, công suất nhiệt và sơ đồ cấp nước khác nhau, đường kính cuối cùng cần được xác nhận bằng bảng tính thủy lực và bản vẽ MEP. Chủ đầu tư hoặc nhà thầu có thể liên hệ hotline 0338.79.79.78 để được tư vấn phương án đường ống, phân vùng áp lực và bảo ôn phù hợp.

Khi nào dùng ống nước nóng phi 32 và ống nước nóng phi 20?

Phi 32 và phi 20 thường xuất hiện trong thiết kế trục nước nóng chung cư, nhưng không thể thay thế cho nhau theo cảm tính. Đường kính phù hợp phải được xác định từ lưu lượng tính toán, số thiết bị dùng đồng thời, chiều dài tuyến, áp lực cấp và cấu hình tuần hoàn của hệ thống.

Ống nước nóng phi 32 cho trục chính và các đoạn có lưu lượng lớn

Ống nước nóng phi 32 thường được cân nhắc cho trục đứng, tuyến phân phối chính hoặc đoạn ống cấp nước nóng cho nhiều tầng. Tiết diện lớn giúp đáp ứng lưu lượng cao hơn, đồng thời hạn chế vận tốc dòng chảy và tổn thất áp lực trên các tuyến dài.

Trong hệ thống nước nóng trung tâm, phi 32 có thể được sử dụng từ cụm gia nhiệt, bồn bảo ôn hoặc phòng kỹ thuật đến vị trí chia nhánh. Lựa chọn này phù hợp khi một đoạn ống phải phục vụ đồng thời nhiều căn hộ, nhiều phòng tắm hoặc các thiết bị có nhu cầu nước nóng lớn.

Ưu tiên xem xét tại trục đứng và tuyến phân phối chính.
Phù hợp với đoạn có tổng lưu lượng thiết kế tương đối lớn.
Cần kiểm tra tổn thất áp lực tại tầng bất lợi nhất.
Phải tính đến lưu lượng của đường hồi tuần hoàn nếu có.

Đường kính lớn không đồng nghĩa với hiệu quả trong mọi trường hợp. Nếu chọn quá cỡ, lượng nước lưu trong ống tăng, thời gian chờ nước nóng có thể kéo dài và năng lượng duy trì nhiệt độ cũng cao hơn. Tuyến phi 32 vẫn cần được bọc bảo ôn ống nước nóng đúng độ dày, kín tại van, co và mối nối để giảm thất thoát nhiệt.

Ống nước nóng phi 20 cho nhánh tầng, nhánh căn hộ và điểm dùng

Ống nước nóng phi 20 phù hợp hơn với nhánh có lưu lượng nhỏ, chẳng hạn tuyến từ hộp kỹ thuật vào căn hộ hoặc từ ống phân phối đến từng nhóm thiết bị. Thể tích nước chứa trong ống thấp hơn giúp rút ngắn thời gian xả chờ, miễn là áp lực và lưu lượng vẫn đáp ứng nhu cầu sử dụng.

Ở nhánh căn hộ, kỹ sư cần xem xét số vòi sen, chậu rửa, bồn tắm và khả năng sử dụng đồng thời. Phi 20 có thể đáp ứng một số điểm dùng thông thường, nhưng không nên mặc định áp dụng cho mọi căn hộ, đặc biệt với căn hộ lớn, tuyến ống dài hoặc thiết bị yêu cầu lưu lượng cao.

Dùng cho nhánh tầng hoặc nhánh căn hộ theo kết quả tính toán.
Phù hợp với tuyến cấp đến một thiết bị hoặc một nhóm thiết bị nhỏ.
Cần giới hạn vận tốc để tránh tiếng ồn và xói mòn đường ống.
Nên thực hiện cách nhiệt ống PPR liên tục, kể cả tại các đoạn âm trần.

Khi chuyển từ phi 32 xuống phi 20, vị trí chia nhánh cần bố trí hợp lý để cân bằng áp lực giữa các căn hộ. Van khóa, van cân bằng và đường hồi cũng phải dễ tiếp cận nhằm thuận tiện kiểm tra, bảo trì và xử lý sự cố trong quá trình vận hành.

Vì sao không nên chọn đường kính chỉ theo số tầng hoặc kinh nghiệm

Số tầng chỉ phản ánh một phần cột áp tĩnh, không cho biết chính xác lưu lượng đồng thời hay tổn thất ma sát. Hai tòa nhà có cùng chiều cao vẫn có thể cần đường kính khác nhau do số căn hộ mỗi tầng, công suất thiết bị, chiều dài tuyến ngang và chế độ vận hành khác biệt.

Việc tính toán trục nước nóng chung cư nên dựa trên lưu lượng thiết kế, đường kính trong thực tế của ống, vận tốc cho phép, tổn thất cục bộ qua van và phụ kiện, áp suất làm việc cũng như nhiệt độ nước. Với ống PPR, cần lưu ý ký hiệu phi thường biểu thị đường kính ngoài; đường kính trong thay đổi theo cấp áp lực và chiều dày thành ống.

Chọn ống quá nhỏ có thể gây tụt áp, tiếng ồn và thiếu nước tại điểm dùng xa. Ngược lại, ống quá lớn làm tăng chi phí, lượng nước nguội tồn lưu và tải nhiệt của hệ thống. Chủ đầu tư hoặc nhà thầu có thể liên hệ hotline 0338.79.79.78 để được tư vấn phương án đường kính, tuần hoàn và bảo ôn theo hồ sơ công trình cụ thể.

Lựa chọn vật liệu ống cho trục nước nóng chung cư

Vật liệu của trục nước nóng chung cư phải đáp ứng đồng thời nhiệt độ vận hành, áp lực theo tầng, chất lượng nước và tuổi thọ thiết kế. Không nên chỉ chọn theo đường kính hoặc giá thành, vì một loại ống phù hợp trong căn hộ chưa chắc đáp ứng được điều kiện làm việc liên tục của hệ thống nước nóng trung tâm.

Tiêu chí chọn ống PPR chịu nhiệt, chịu áp và cấp áp lực phù hợp

Ống PPR dùng cho nước nóng cần có hồ sơ kỹ thuật, tiêu chuẩn sản xuất và biểu đồ quan hệ giữa áp suất, nhiệt độ với tuổi thọ. Chỉ số PN được công bố ở điều kiện tham chiếu; khi nhiệt độ nước tăng, khả năng chịu áp lâu dài của ống sẽ giảm. Kỹ sư phải kiểm tra theo dữ liệu của nhà sản xuất thay vì mặc định PN20 hoặc PN25 phù hợp cho mọi công trình.

Nhiệt độ thiết kế: tính cả nhiệt độ vận hành thường xuyên và thời điểm gia nhiệt, khử khuẩn nếu có.
Áp lực làm việc: bao gồm áp tĩnh, áp bơm, chênh áp theo vùng và nguy cơ tăng áp đột ngột.
Đường kính: xác định từ lưu lượng đồng thời, vận tốc cho phép và tổn thất áp lực trên tuyến.
Phụ kiện: phải đồng bộ với ống, đúng cấp áp lực và được hàn bằng thiết bị kiểm soát nhiệt.

Ống nước nóng phi 32 thường xuất hiện tại tuyến trục hoặc nhánh cấp có lưu lượng lớn, trong khi ống nước nóng phi 20 phù hợp hơn với nhánh đến thiết bị hay từng căn hộ. Đây không phải quy tắc cố định; đường kính danh nghĩa cần được kiểm tra bằng tính toán thủy lực, đặc biệt khi có đường hồi tuần hoàn.

So sánh PPR với ống kim loại và ống composite trong điều kiện nhà cao tầng

PPR có ưu điểm là không gỉ, bề mặt trong nhẵn, khối lượng nhẹ và thi công hàn nhiệt tương đối nhanh. Vật liệu này cũng hạn chế truyền nhiệt hơn kim loại, nhưng vẫn cần bọc bảo ôn ống nước nóng để giảm thất thoát năng lượng, tránh đọng sương tại khu vực giao thoa nhiệt và duy trì nhiệt độ ở điểm dùng.

Ống thép mạ kẽm hoặc thép không gỉ có độ cứng cao, khả năng chịu va đập tốt và độ giãn nở thấp hơn PPR. Tuy nhiên, hệ kim loại nặng, thi công phức tạp, có nguy cơ ăn mòn tùy chất lượng nước và thường làm tăng tải trọng giá đỡ. Inox phù hợp với yêu cầu kỹ thuật cao nhưng chi phí vật tư, phụ kiện và nhân công lớn.

Ống composite gia cường sợi hoặc lớp nhôm giúp giảm giãn nở nhiệt trong khi vẫn giữ nhiều lợi thế của ống nhựa. Đổi lại, chất lượng mối nối phụ thuộc chặt chẽ vào quy trình xử lý lớp gia cường và thiết bị thi công. Với nhà cao tầng, lựa chọn cuối cùng nên dựa trên áp lực từng vùng, không gian giếng kỹ thuật, năng lực nhà thầu và chi phí vòng đời.

Tính giãn nở nhiệt, bố trí điểm cố định và khoảng cách giá đỡ

PPR giãn nở đáng kể khi nhiệt độ thay đổi. Độ tăng chiều dài có thể ước tính theo công thức ΔL = α × L × ΔT, trong đó α là hệ số giãn nở của loại ống, L là chiều dài tuyến và ΔT là chênh lệch nhiệt độ. Cần sử dụng đúng hệ số do nhà sản xuất công bố, nhất là với ống PPR gia cường.

Khi thiết kế trục nước nóng chung cư, điểm cố định phải truyền tải an toàn vào kết cấu và được phối hợp với điểm trượt, nhánh bù hoặc vòng bù giãn nở. Không kẹp cứng toàn bộ tuyến vì ứng suất nhiệt có thể làm cong ống, kéo lệch mối hàn hoặc gây tải bất lợi lên van và thiết bị.

Bố trí giá đỡ gần van, tê nhánh và vị trí đổi hướng nhưng không cản chuyển vị đã tính toán.
Rút ngắn khoảng cách đỡ khi ống nằm ngang, nhiệt độ cao hoặc mang thêm tải trọng lớp cách nhiệt ống PPR.
Không dùng một khoảng cách cố định cho mọi đường kính; đối chiếu bảng kỹ thuật của hãng và điều kiện lắp đặt thực tế.
Chọn đai treo có lớp đệm phù hợp, không siết làm biến dạng thành ống hoặc phá vỡ lớp bảo ôn.

Hồ sơ thi công nên thể hiện rõ cấp ống, vị trí điểm cố định, giá trượt, giải pháp bù giãn nở và chiều dày bảo ôn. Chủ đầu tư hoặc nhà thầu cần rà soát phương án theo từng vùng áp lực có thể liên hệ hotline 0338.79.79.78 để được tư vấn vật liệu và cấu hình đường ống phù hợp.

Câu hỏi thường gặp

Nên dùng ống nước nóng phi 20 hay phi 32?

Ống nước nóng phi 32 thường phù hợp với trục chính hoặc đoạn có lưu lượng lớn. Ống nước nóng phi 20 thường dùng cho nhánh tầng, nhánh căn hộ; đường kính chính xác cần được tính theo lưu lượng và áp lực.

Bọc bảo ôn ống nước nóng dày bao nhiêu?

Độ dày bảo ôn phụ thuộc nhiệt độ nước, vật liệu cách nhiệt, vị trí lắp đặt và yêu cầu tiết kiệm năng lượng. Khi cách nhiệt ống PPR, cần bọc kín cả van, phụ kiện và xử lý kỹ vị trí xuyên sàn.

Thiết kế trục nước nóng chung cư cần dựa trên lưu lượng thực tế, chiều cao công trình, tổn thất áp lực và yêu cầu tuần hoàn, thay vì chỉ chọn ống theo kinh nghiệm. Chủ đầu tư, đơn vị tư vấn MEP hoặc ban quản lý có thể cung cấp sơ đồ trục và thông số dự án để được rà soát phương án; liên hệ hotline 0338.79.79.78 để nhận tư vấn.
