Tính lưu lượng nước theo phi ống: Công thức và bảng tra

Tính lưu lượng nước theo phi ống giúp xác định khả năng tải nước và lựa chọn đường kính phù hợp cho hệ thống. Bài viết trình bày quan hệ giữa lưu lượng, vận tốc và tiết diện; hướng dẫn áp dụng công thức Q = v × A; đồng thời cung cấp bảng lưu lượng ống nước tại các vận tốc phổ biến. Khi tính toán, cần dùng đường kính trong thực tế thay vì chỉ dựa vào phi danh nghĩa.

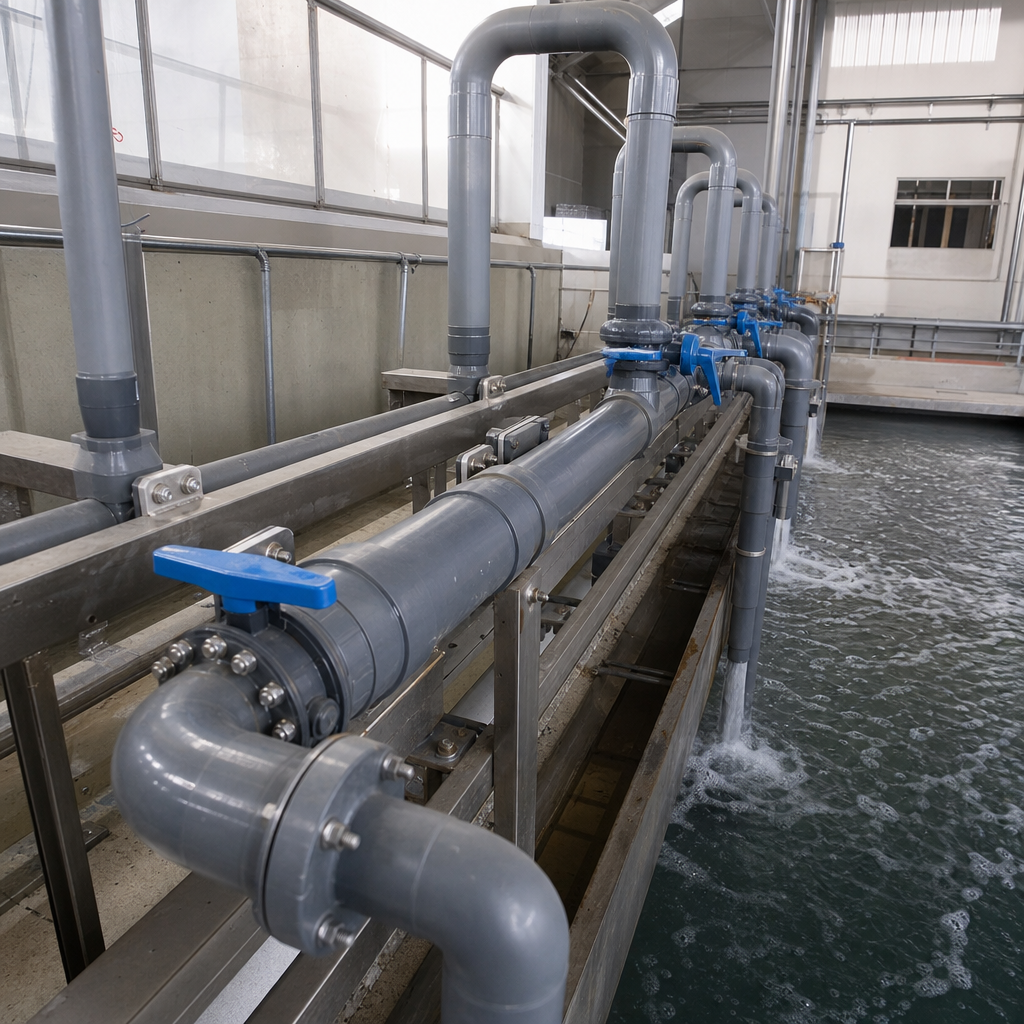

Nguyên lý tính lưu lượng nước theo phi ống

Muốn tính lưu lượng nước theo phi ống chính xác, cần xác định tiết diện thực mà dòng nước đi qua và vận tốc trung bình trong ống. Đường kính càng lớn thì khả năng tải nước càng cao, nhưng lưu lượng thực tế còn phụ thuộc áp suất, chiều dài tuyến, vật liệu ống, số lượng van và phụ kiện.

Lưu lượng, vận tốc và tiết diện ống liên hệ với nhau như thế nào?

Công thức tính lưu lượng qua ống cơ bản là Q = v × A. Trong đó, Q là lưu lượng, v là vận tốc trung bình của nước và A là diện tích tiết diện trong của ống. Với ống tròn, tiết diện được tính theo công thức A = π × D²/4, trong đó D là đường kính trong.

Q: lưu lượng, thường dùng đơn vị m³/s, m³/h hoặc lít/phút.
v: vận tốc dòng chảy, tính bằng m/s.
A: tiết diện dòng chảy, tính bằng m².
D: đường kính trong của ống, phải đổi sang mét khi áp dụng hệ SI.

Ví dụ, một ống có đường kính trong 0,05 m và vận tốc nước 1,5 m/s sẽ có tiết diện khoảng 0,001963 m². Lưu lượng tương ứng là 0,002945 m³/s, tương đương khoảng 10,6 m³/h. Kết quả này là giá trị lý thuyết tại vận tốc đã giả định, chưa phản ánh đầy đủ tổn thất áp suất trên toàn tuyến.

Khi biết lưu lượng và đường kính, có thể tính vận tốc nước trong ống bằng công thức v = Q/A. Ngược lại, nếu đã có lưu lượng thiết kế và vận tốc cho phép, đường kính tính toán được xác định từ biểu thức D = √(4Q/πv). Đây là cơ sở để chọn đường kính ống theo lưu lượng thay vì chỉ dựa vào kinh nghiệm.

Phân biệt phi danh nghĩa, đường kính ngoài và đường kính trong của ống

“Phi ống” thường được dùng để chỉ kích thước đường kính, nhưng ý nghĩa có thể khác nhau theo vật liệu và tiêu chuẩn sản xuất. Phi 34 không đồng nghĩa đường kính lòng ống là 34 mm. Với nhiều loại ống, con số này gần với đường kính ngoài hoặc kích thước thương mại.

Đường kính ngoài là kích thước đo từ hai mép ngoài của thành ống. Đường kính trong bằng đường kính ngoài trừ hai lần chiều dày thành ống và là thông số phải dùng để tính tiết diện. Đường kính danh nghĩa, thường ký hiệu DN, là quy ước tiêu chuẩn giúp đồng bộ ống, van, mặt bích và phụ kiện.

Hai ống cùng phi nhưng khác vật liệu, cấp áp suất hoặc độ dày thành có thể có đường kính trong khác nhau. Vì vậy, bảng lưu lượng ống nước chỉ mang tính tham khảo nếu không nêu rõ tiêu chuẩn ống và vận tốc áp dụng. Sai khác đường kính trong sẽ ảnh hưởng đáng kể đến kết quả do tiết diện tỷ lệ với bình phương đường kính.

Những dữ liệu cần có trước khi bắt đầu tính

Trước khi tính toán, nên thu thập đủ thông số đầu vào thay vì lấy lưu lượng tối đa của ống nước theo một bảng tra chung. Dữ liệu càng sát điều kiện vận hành, kết quả lựa chọn đường ống càng đáng tin cậy và hạn chế tiếng ồn, sụt áp hoặc chi phí đầu tư dư thừa.

Lưu lượng yêu cầu tại giờ cao điểm hoặc lưu lượng thiết kế.
Đường kính trong, chiều dày và tiêu chuẩn của loại ống.
Vận tốc cho phép theo mục đích cấp nước, hút hoặc đẩy.
Chiều dài tuyến, chênh cao và áp suất đầu vào cần duy trì.
Vật liệu ống, độ nhám, số co, tê, van và thiết bị trên tuyến.
Nhiệt độ, tính chất chất lỏng và chế độ vận hành liên tục hay gián đoạn.

Trong công trình thực tế, cần kiểm tra thêm tổn thất dọc đường và tổn thất cục bộ bằng phương pháp thủy lực phù hợp. Nếu chưa xác định được vận tốc giới hạn hoặc đường kính trong theo catalogue, hãy liên hệ hotline 0338.79.79.78 để được tư vấn dữ liệu trước khi tính lưu lượng nước theo phi ống.

Công thức tính lưu lượng qua ống tròn

Để tính lưu lượng nước theo phi ống, cần xác định ba đại lượng: đường kính trong của ống, diện tích tiết diện dòng chảy và vận tốc trung bình. Kết quả tính toán lý thuyết nên được kiểm tra thêm với áp lực, chiều dài tuyến, độ nhám và tổn thất cục bộ của hệ thống.

Áp dụng Q = v × A và A = πD²/4

Công thức tính lưu lượng qua ống cơ bản là Q = v × A. Trong đó, Q là lưu lượng tính bằng m³/s, v là vận tốc nước trong ống tính bằng m/s và A là diện tích tiết diện ướt tính bằng m².

Với ống tròn chảy đầy, diện tích được tính theo công thức A = πD²/4. Khi kết hợp hai biểu thức, ta có Q = v × πD²/4, trong đó D là đường kính trong của ống, tính bằng mét.

Dùng đường kính trong thực tế, không lấy trực tiếp đường kính ngoài hoặc tên gọi phi ống.
Đổi D từ milimét sang mét trước khi thay vào công thức: D(m) = D(mm)/1.000.
Giá trị π có thể lấy bằng 3,1416 cho phép tính kỹ thuật thông thường.

Ví dụ, ống có đường kính trong 50 mm, tương đương 0,05 m, và vận tốc nước 1,5 m/s. Diện tích tiết diện là 3,1416 × 0,05²/4 = 0,001963 m²; lưu lượng tương ứng bằng 1,5 × 0,001963 = 0,002945 m³/s.

Phép tính này cho biết khả năng tải nước tại vận tốc giả định, không đồng nghĩa với lưu lượng tối đa của ống nước trong mọi điều kiện. Lưu lượng thực tế còn bị chi phối bởi cột áp bơm, ma sát đường ống, van, co, tê và chênh cao địa hình.

Cách quy đổi giữa m³/s, m³/h, lít/giây và lít/phút

Sau khi tính Q theo m³/s, có thể quy đổi sang đơn vị thuận tiện cho thiết kế hoặc lựa chọn thiết bị. Cần thực hiện thống nhất đơn vị để tránh sai số khi đối chiếu với thông số máy bơm hay bảng lưu lượng ống nước.

1 m³/s = 3.600 m³/h.
1 m³/s = 1.000 lít/giây.
1 m³/s = 60.000 lít/phút.
1 lít/giây = 3,6 m³/h = 60 lít/phút.
1 m³/h ≈ 0,2778 lít/giây ≈ 16,67 lít/phút.

Với ví dụ ống 50 mm ở trên, Q = 0,002945 m³/s sẽ tương đương khoảng 10,60 m³/h, 2,945 lít/giây hoặc 176,7 lít/phút. Nên giữ thêm chữ số trong quá trình tính và chỉ làm tròn ở kết quả cuối cùng.

Công thức tính ngược đường kính hoặc tính vận tốc nước trong ống

Khi đã biết lưu lượng thiết kế và vận tốc cho phép, có thể chọn đường kính ống theo lưu lượng bằng công thức D = √(4Q/(πv)). Chẳng hạn, hệ thống cần Q = 10 m³/h, tương đương 0,002778 m³/s, với v = 1,5 m/s thì D tính toán xấp xỉ 48,6 mm.

Kết quả 48,6 mm là đường kính trong yêu cầu. Khi chọn cỡ ống thương mại, cần tra kích thước trong theo vật liệu và cấp áp suất, sau đó ưu tiên cỡ đáp ứng vận tốc, tổn thất áp và khả năng mở rộng tải.

Nếu biết Q và D, công thức tính vận tốc nước trong ống là v = Q/A = 4Q/(πD²). Đây cũng là bước kiểm tra quan trọng khi tính lưu lượng nước theo phi ống, vì vận tốc quá cao có thể làm tăng tiếng ồn, rung và tổn thất áp suất.

Trường hợp chưa có dữ liệu về vận tốc thiết kế hoặc kích thước trong chính xác, nên đối chiếu catalogue của nhà sản xuất và tính tổn thất toàn tuyến. Có thể liên hệ hotline 0338.79.79.78 để được hỗ trợ kiểm tra lưu lượng, vận tốc và cỡ ống phù hợp với điều kiện vận hành.

Bảng lưu lượng ống nước theo đường kính và vận tốc

Bảng dưới đây hỗ trợ tính lưu lượng nước theo phi ống dựa trên công thức Q = v × A, trong đó Q là lưu lượng, v là vận tốc dòng chảy và A là tiết diện trong của ống. Các giá trị mang tính lý thuyết, giả định nước chảy đầy ống và đường kính trong bằng đúng số phi được nêu.

Lưu lượng thực tế còn chịu ảnh hưởng của áp suất đầu nguồn, chiều dài tuyến, độ nhám vật liệu, số lượng van và phụ kiện. Vì vậy, bảng phù hợp để ước tính nhanh, sau đó cần kiểm tra tổn thất áp suất trước khi chốt thiết kế.

Bảng tra lưu lượng cho ống phi 21, 27, 34, 49 và 60

Lưu lượng được quy đổi sang lít/giây theo tiết diện ống tròn. Khi cần đổi sang m³/giờ, lấy giá trị lít/giây nhân với 3,6. Ví dụ, ống phi 34 đạt 0,908 lít/giây tại vận tốc 1 m/s, tương đương khoảng 3,27 m³/giờ.

Phi ống giả định (mm)	0,5 m/s (l/s)	1 m/s (l/s)	1,5 m/s (l/s)	2 m/s (l/s)
Phi 21	0,173	0,346	0,520	0,693
Phi 27	0,286	0,573	0,859	1,145
Phi 34	0,454	0,908	1,362	1,816
Phi 49	0,943	1,886	2,829	3,771
Phi 60	1,414	2,827	4,241	5,655

Đây không phải bảng lưu lượng tối đa của ống nước trong mọi điều kiện. Muốn xác định giới hạn vận hành an toàn, cần đối chiếu thêm áp suất làm việc, vận tốc khuyến nghị của vật liệu và khả năng cấp nước của bơm.

So sánh lưu lượng tại các vận tốc phổ biến 0,5 m/s, 1 m/s, 1,5 m/s và 2 m/s

Với cùng đường kính trong, lưu lượng tăng tuyến tính theo vận tốc. Dòng chảy 2 m/s cho lưu lượng gấp đôi 1 m/s, nhưng tổn thất ma sát, tiếng ồn và nguy cơ va đập thủy lực cũng thường tăng đáng kể.

0,5 m/s: phù hợp với tuyến có nhu cầu nhỏ, song vận tốc quá thấp có thể làm cặn dễ lắng.
1 m/s: là mốc tham khảo thuận tiện cho hệ thống cấp nước dân dụng và phép tính sơ bộ.
1,5 m/s: cung cấp lưu lượng cao hơn mà vẫn thường nằm trong vùng vận hành thực tế của nhiều hệ thống.
2 m/s: nên kiểm tra kỹ tiếng ồn, tổn thất áp và điều kiện đóng mở van trước khi áp dụng.

Khi chọn đường kính ống theo lưu lượng, không nên chỉ nâng vận tốc để dùng ống nhỏ hơn. Phương án này có thể giảm chi phí ống ban đầu nhưng làm tăng cột áp bơm và điện năng vận hành lâu dài.

Cách đọc bảng khi kích thước thực tế của ống khác phi danh nghĩa

Phi danh nghĩa thường phản ánh đường kính ngoài hoặc tên thương mại, không nhất thiết là đường kính lòng ống. Hai ống cùng phi nhưng khác vật liệu, tiêu chuẩn hoặc độ dày thành có thể có tiết diện dòng chảy khác nhau. Khi tính lưu lượng nước theo phi ống, cần ưu tiên đường kính trong ghi trong catalogue kỹ thuật.

Nếu đường kính trong nằm giữa hai cỡ của bảng, hãy áp dụng trực tiếp công thức Q = v × πD²/4 thay vì nội suy đơn giản, vì lưu lượng tỷ lệ với bình phương đường kính. D phải đổi sang mét trước khi tính; kết quả m³/s có thể nhân 1.000 để đổi sang lít/giây.

Trường hợp chưa xác định được đường kính trong, vật liệu hoặc vận tốc thiết kế, hãy chuẩn bị thông tin về lưu lượng yêu cầu, chiều dài tuyến và số lượng phụ kiện. Liên hệ hotline 0338.79.79.78 để được tư vấn cách tra bảng và lựa chọn cỡ ống phù hợp.

Chọn đường kính ống theo lưu lượng thiết kế

Chọn đúng đường kính giúp hệ thống cấp đủ nước, duy trì áp suất ổn định và hạn chế tiếng ồn. Khi tính lưu lượng nước theo phi ống, cần sử dụng đường kính trong thực tế thay vì chỉ dựa vào phi danh nghĩa, bởi độ dày thành ống thay đổi theo vật liệu và cấp áp suất.

Tính đường kính tối thiểu từ lưu lượng yêu cầu và vận tốc cho phép

Từ công thức Q = v × A và A = πD²/4, có thể suy ra đường kính trong tối thiểu: D = √(4Q/πv). Trong đó, Q là lưu lượng tính bằng m³/s, v là vận tốc nước tính bằng m/s và D là đường kính trong tính bằng mét.

Ví dụ, tuyến ống cần tải 3 m³/h với vận tốc thiết kế 1,5 m/s. Đổi lưu lượng về m³/s: Q = 3/3.600 = 0,000833 m³/s. Thay vào công thức, đường kính trong tối thiểu xấp xỉ 0,0266 m, tương đương 26,6 mm.

Không nên chọn ngay ống có phi danh nghĩa bằng kết quả tính toán. Hãy tra thông số của nhà sản xuất để tìm cỡ ống có đường kính trong bằng hoặc lớn hơn 26,6 mm. Nếu kích thước tính được nằm giữa hai cỡ tiêu chuẩn, nên chọn cỡ lớn hơn và kiểm tra lại vận tốc bằng công thức v = Q/A.

Xác định lưu lượng thiết kế tại thời điểm dùng nước lớn nhất.
Chọn vận tốc mục tiêu theo loại công trình và vị trí tuyến ống.
Tính đường kính trong tối thiểu, sau đó đối chiếu quy cách thương mại.
Kiểm tra lại vận tốc, áp suất và khả năng mở rộng nhu cầu.

Khoảng vận tốc phù hợp cho hệ thống cấp nước dân dụng và công trình

Vận tốc quá thấp có thể làm tăng kích thước ống, chi phí đầu tư và nguy cơ lắng cặn. Ngược lại, vận tốc quá cao làm tổn thất ma sát tăng nhanh, dễ phát sinh tiếng ồn, rung động và hiện tượng búa nước khi van đóng đột ngột.

Với hệ thống cấp nước dân dụng, vận tốc khoảng 0,6–1,5 m/s thường phù hợp cho nhiều tuyến phân phối. Ống nhánh đến thiết bị có thể thiết kế quanh 0,5–1,2 m/s để giảm tiếng ồn. Tuyến ống chính trong công trình có thể dùng khoảng 1–2 m/s nếu áp lực nguồn và tiêu chuẩn dự án cho phép.

Lưu lượng tối đa của ống nước không phải một giá trị cố định theo phi ống. Cùng một đường kính, lưu lượng tăng khi vận tốc tăng nhưng đồng thời tổn thất áp cũng lớn hơn. Vì vậy, bảng lưu lượng ống nước chỉ nên dùng để ước tính ban đầu, không thay thế bước tính thủy lực.

Kiểm tra tổn thất áp, chiều dài tuyến ống và chênh cao

Sau khi chọn đường kính ống theo lưu lượng, cần tính tổng tổn thất áp trên toàn tuyến. Tổn thất dọc đường phụ thuộc vào chiều dài, đường kính trong, độ nhám vật liệu, lưu lượng và vận tốc. Tổn thất cục bộ xuất hiện tại co, tê, van, đồng hồ, bộ lọc và các vị trí thay đổi tiết diện.

Chênh cao cũng ảnh hưởng trực tiếp đến cột áp cần thiết. Về nguyên tắc, nâng nước lên cao 10 m cần khoảng 1 bar áp suất, chưa bao gồm ma sát và áp suất dư tại thiết bị. Một tuyến ống dài hoặc có nhiều phụ kiện có thể phải tăng đường kính dù kết quả tính tiết diện ban đầu đã đáp ứng lưu lượng.

Tổng hợp chiều dài thực và chiều dài tương đương của phụ kiện.
Kiểm tra áp suất nhỏ nhất tại điểm dùng nước bất lợi nhất.
Đối chiếu cột áp bơm, áp lực nguồn và giới hạn chịu áp của ống.
Dự phòng nhu cầu tăng thêm nhưng tránh chọn ống quá lớn gây lãng phí.

Để tính lưu lượng nước theo phi ống chính xác, nên chuẩn bị lưu lượng giờ cao điểm, vật liệu ống, chiều dài tuyến, số lượng phụ kiện và chênh cao. Nếu hệ thống có nhiều nhánh hoặc yêu cầu áp lực đặc biệt, liên hệ Hotline 0338.79.79.78 để được tư vấn cỡ ống và phương án thủy lực phù hợp.

Câu hỏi thường gặp

Cách tính lưu lượng nước qua ống tròn như thế nào?

Áp dụng công thức Q = v × A, trong đó A = πD²/4. Q là lưu lượng, v là vận tốc dòng chảy và D là đường kính trong thực tế của ống.

Nên chọn đường kính ống theo lưu lượng và vận tốc ra sao?

Từ lưu lượng thiết kế và vận tốc cho phép, tính D = √(4Q/πv), sau đó chọn cỡ ống tiêu chuẩn lớn hơn gần nhất. Cần kiểm tra thêm tổn thất áp suất trước khi chốt.

Tính lưu lượng nước theo phi ống cần dựa trên đường kính trong, vận tốc cho phép và tổn thất áp suất của toàn tuyến. Hãy chuẩn bị lưu lượng thiết kế, vật liệu ống, chiều dài và áp lực đầu nguồn trước khi chọn cỡ ống. Nếu cần đối chiếu bảng tra hoặc tư vấn cho hệ thống phức tạp, vui lòng liên hệ hotline 0338.79.79.78 để được hỗ trợ.
